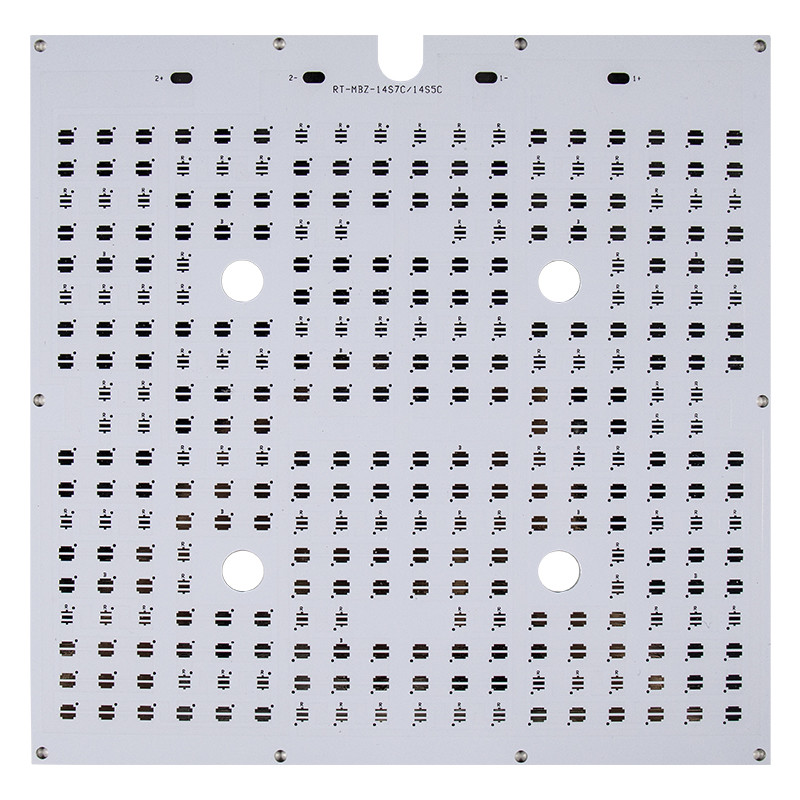

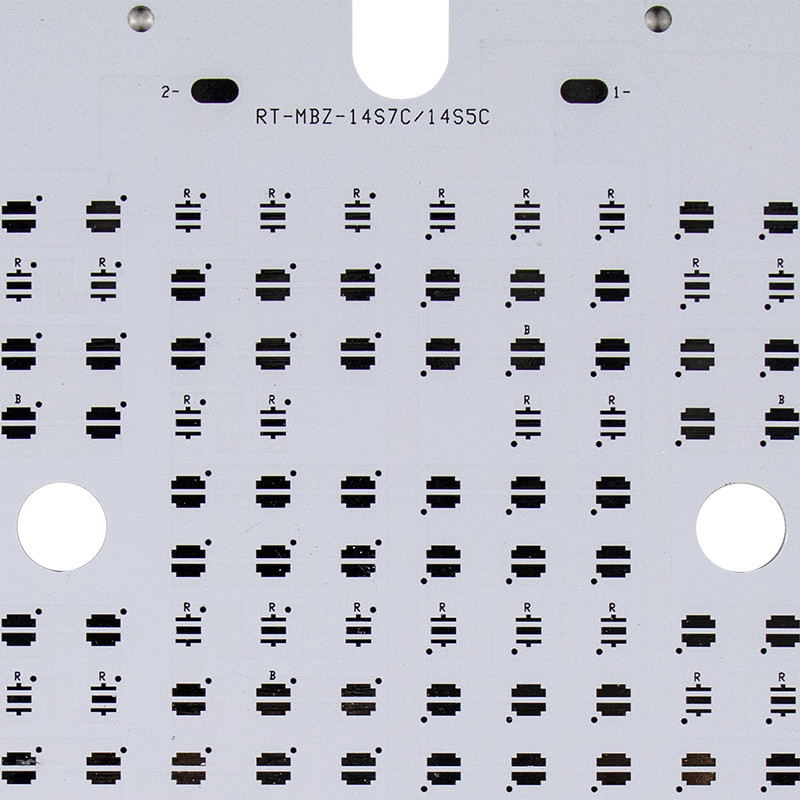

LED Yatak Odası Tavan Işığı için Özel OSP 3030 SMD Alüminyum PCB
LED panel tavan lambası özel panel halka ışık yatak odası için led ampul pcb
LED ve Baskılı Devre Kartı İlişkisi
Baskılı Devre Kartının Teknik Yeniliği
Baskılı Devre Kartı, daha karmaşık ve büyük ölçekli devreler için daha az alan ve malzeme sağlayan devre teknolojisinin dahice bir yeniliğidir.Baskılı devre kartı, elektrik ve elektronik bileşenleri daha küçük, daha esnek ve daha hassas hale getirdiği için devre teknolojisinde çok önemli bir buluş.Örneğin, FPC(Esnek PCB), Çok Katmanlı PCB, BGA PCB, rijit-Flex PCB, vb.
LED Aydınlatmanın Geniş Uygulaması
LED, ışık yayan diyotun kısaltmasıdır.Bir LED çoğunlukla, akım belirli bir yönde geçtiğinde ışık yayan iki uçlu bir yarı iletken cihazdır.LED'ler yalnızca düşük yoğunluklu kızılötesi ışık yayan cihazlarla başlasa da, bu teknoloji aydınlatmada uzun yıllardır yaygın olarak kullanılmaktadır.Modern LED'ler sadece yüksek yoğunlukta, çok parlak ışık sağlamakla kalmaz, aynı zamanda hastane ameliyathanelerinde bitki büyüme lambaları, araba lambaları, sokak lambaları, trafik lambaları, gölgesiz ışıklar gibi çeşitli sahnelerde farklı kullanım ve kullanım sağlar.
LED Baskılı Devre Kartı
LED çipini PCB Board'a lehimlemek, PCB devresi bir şekilde bağlı olduğu sürece yanacaktır, bu da LED PCB'yi oluşturur.LED PCB'lerde tipik olarak devreyi yerinde tutmak ve kanalın düzgün çalışmasına izin vermek için bir ısı emici ve seramik kaide bulunur.LED'ler, PCB'ye ve devreleri bağlayan ekipmana zarar verebilecek çok fazla ısı üretme eğiliminde oldukları için bir ısı emici gereklidir.
LED çok fazla ısı üreteceğinden, led PCB genellikle üretim malzemesi olarak metal alt tabaka kullanır.Isıyı hızlı bir şekilde dağıtma yeteneğine sahip metallerin daha iyi bir seçim olduğu kanıtlanmıştır.Genellikle led PCB tasarlanırken Alüminyum PCB tercih edilir.Alüminyum PCB genellikle ısıyı daha hızlı dağıtabilen ince bir dielektrik tabakası da içerir.
Genel aydınlatmaya ek olarak, led PCB ayrıca görünür ışık, kızılötesi ve ultraviyole ışık sağlayabilir.Diğer ışık kaynakları ile karşılaştırıldığında, LED PCB daha yüksek enerji sağlayabilir.
Katmanlar | Seri üretim: 2~58 katman / Pilot çalıştırma: 64 katman |
Maks.Kalınlık | Seri üretim: 394mil (10 mm) / Pilot çalıştırma: 17,5 mm |
Malzeme | FR-4 (Standart FR4, Mid-Tg FR4, Hi-Tg FR4, Kurşunsuz montaj malzemesi), Halojensiz, Seramik dolgulu, Teflon, Poliimid, BT, PPO, PPE, Hibrit, Kısmi hibrit, vb. |
Min.Genişlik/Aralık | İç katman: 3mil/3mil (HOZ), Dış katman: 4mil/4mil(1OZ) |
Maks.Bakır Kalınlığı | UL sertifikalı: 6.0 OZ / Pilot çalıştırma: 12 OZ |
Min.Delik büyüklüğü | Mekanik matkap: 8mil(0.2mm) Lazer matkap: 3mil(0.075mm) |
Maks.Panel Boyutu | 1150mm × 560mm |
En Boy Oranı | 18:1 |
Yüzey | HASL, Daldırma Altın, Daldırma Kalay, OSP, ENIG + OSP, Daldırma Gümüş, ENEPIG, Altın Parmak |
Özel İşlem | Gömülü Delik, Kör Delik, Gömülü Direnç, Gömülü Kapasite, Hibrit, Kısmi hibrit, Kısmi yüksek yoğunluk, Geri delme ve Direnç kontrolü. |
SSS:
S1.MOQ sınırlı var mı?
A: herhangi bir minimum sipariş miktarımız yok, kabul ettiğimiz minimum sipariş 1 adettir.
S2: Tedarik kapasiteniz nasıl?
C: Tedarik kapasitemiz her gün yaklaşık 2000 metrekaredir.25 000 m2'lik fabrika alanımız Ar-Ge, pazarlama, lojistik ve satın alma operasyonlarına ev sahipliği yapmaktadır.
S3: Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
