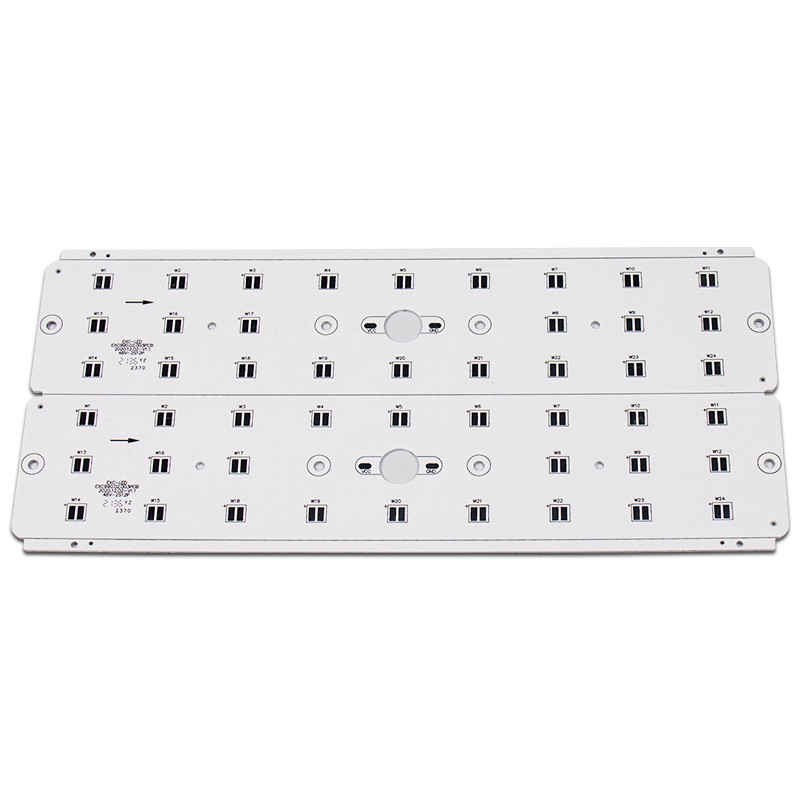

1-2w/mk Alüminyum Baskılı Devre Kartı Sokak Lambası Dob Led Modülü
LED PCB, temel malzeme olarak Alüminyum, Demir veya Bakır gibi metal kullanan metal çekirdekli bir PCB'dir.Çoğu durumda, LED PCB'ler Alüminyum PCB'lerdir.Alüminyum, diğer metallere kıyasla ucuz ve hafif olduğu için çoğunlukla LED PCB üretimi için kullanılır.Böylece, bir LED PCB'nin bir Alüminyum PCB'ye benzediğini söyleyebiliriz.
Alüminyum LED PCB üç katmandan oluşur.Bu katmanlar bakır katman, dielektrik katman ve alüminyum taban katmanıdır.En üstteki katman, PCB'deki elektrik bağlantılarını yapan bakır katmandır.Bu katman tüm PCB tiplerinde standarttır.Bu tabakanın korunması için bir yüzey cilası kullanılır.Bakır mükemmel iletkenlik sağlar ve devreyi tamamlar.
Bir sonraki katman, metal çekirdekli PCB'lerde çok önemli olan dielektrik katmandır.Bu dielektrik tabaka bir yalıtkan görevi görür ve taban alüminyum tabakasında akım akışını engeller.Katman, ısı dağılımı için iyi olan mükemmel termal iletkenliğe sahiptir.

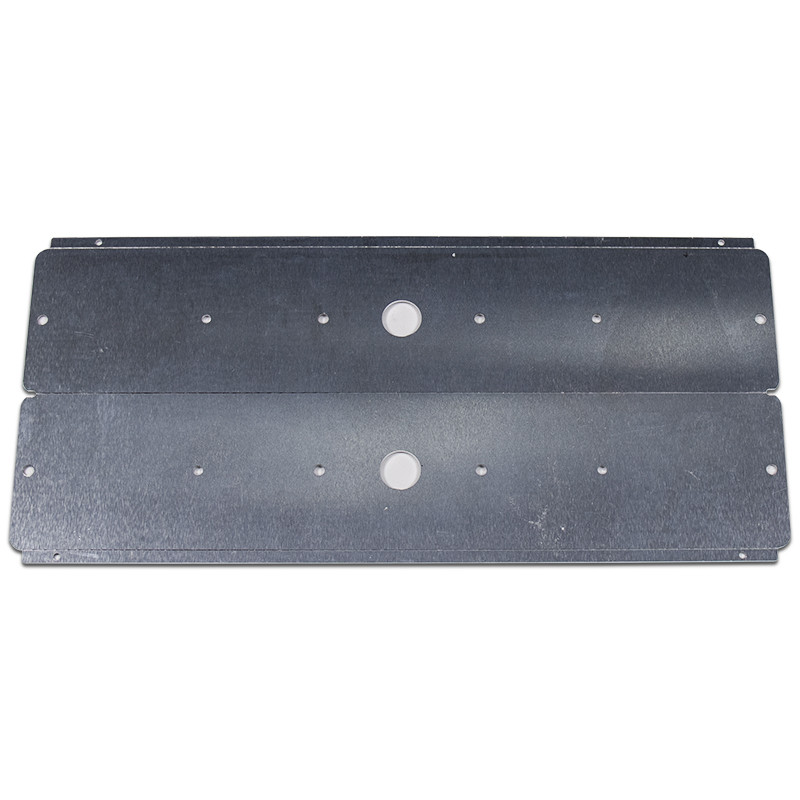

PCB'nin son katmanı, Alüminyumdan yapılmış taban katmanıdır.Bu katman, tahtayı benzersiz kılar ve ona ayrı bir kimlik sağlar.Taban katmanı nedeniyle PCB, FR-4'ten daha dayanıklıdır.Aşınma ve yıpranmaya ve yüksek sıcaklıklara dayanabilir.Ayrıca, ısı dağılımı için mükemmeldir.Bakır ve demirden daha hafiftir.
|
PCBA Yetenekleri
|
|
|
Anahtar teslimi PCBA
|
PCB+bileşenleri tedarik+montaj+paket
|
|
Montaj detayları
|
SMT ve Thru-hole, ISO SMT ve DIP hatları
|
|
Kurşun zamanı
|
Prototip: 15 iş günü.Toplu sipariş: 20~25 iş günü
|
|
Ürünler üzerinde test
|
Uçan Prob Testi, X-ray Muayenesi, AOI Testi, Fonksiyonel test
|
|
Miktar
|
Minimum miktar: 1 adet.Prototip, küçük sipariş, toplu sipariş, her şey yolunda
|
|
Gerekli dosyalar
|
PCB: Gerber dosyaları (CAM, PCB, PCBDOC)
|
|
Bileşenler: Malzeme Listesi (BOM listesi)
|
|
|
Montaj: Pick-N-Place dosyası
|
|
|
PCB Panel Boyutu
|
Min boyutu: 0.25*0.25 inç (6*6mm)
|
|
Maksimum boyut: 20*20 inç(500*500mm)
|
|
|
PCB Lehim Tipi
|
Suda Çözünür Lehim Pastası, RoHS kurşunsuz
|
|
Bileşen ayrıntıları
|
0201 boyutuna kadar pasif
|
|
BGA ve VFBGA
|
|
|
Kurşunsuz Talaş Taşıyıcılar/CSP
|
|
|
Çift taraflı SMT Montajı
|
|
|
0.8mils'e kadar İnce Aralık
|
|
|
BGA Tamir ve Reball
|
|
|
Parça Çıkarma ve Değiştirme
|
|
|
bileşen paketi
|
Kesilmiş Bant, Tüp, Makaralar, Gevşek Parçalar
|
|
PCB montaj süreci
|
Delme ----- Maruz Kalma ----- Kaplama ----- Dağlama ve Sıyırma ----- Delme ----- Elektrik Testi ----- SMT ----- Dalga
Lehimleme ----- Montaj ----- BİT ----- Fonksiyon Testi ----- Sıcaklık ve Nem Testi |
Shenzhen Yizhuo Electronics Co., Ltd., ISO9001: 2015 uluslararası kalite yönetim sistemi tarafından onaylanmış ulusal bir yüksek teknoloji kuruluştur.2012 yılında kurulmuştur ve kendini elektronik teknolojisinin yenilikçiliğine ve sürdürülebilir gelişimine adamıştır.Çeşitli metal PCB, LED ve ilgili ürünlerin imalatında ve satışında kullanılmaktadır.Ürünler, aydınlatma, elektronik, makine, iletişim, otomotiv ve ısı dağılımı gerektiren diğer sektörlerde yaygın olarak kullanılmaktadır.8 yılı aşkın ortalama endüstri deneyimine sahip üst düzey bir yönetim ekibi ve Ar-Ge tasarım ekibi ile dünya çapında güçlü bir dağıtım ağı ve satış kanalları oluşturduk ve ürünlerimiz Asya-Pasifik, Avrupa, Amerika ve Amerika'da iyi satıyor. Orta Doğu.
SSS:
S1.Hangi hizmetiniz var?
C: PCB üretiminden PCB montajına, testine, muhafazasına ve diğer katma değerli hizmetlere kadar tek elden hizmet sunabiliriz.
S2:Kalitenizi kontrol etmek için nasıl numune alabilirim?
A:Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
Q3: logomu ürüne yazdırmak tamam mı?
C: Evet.Lütfen üretimimizden önce bizi resmi olarak bilgilendirin ve öncelikle örneğimize göre tasarımı onaylayın.
