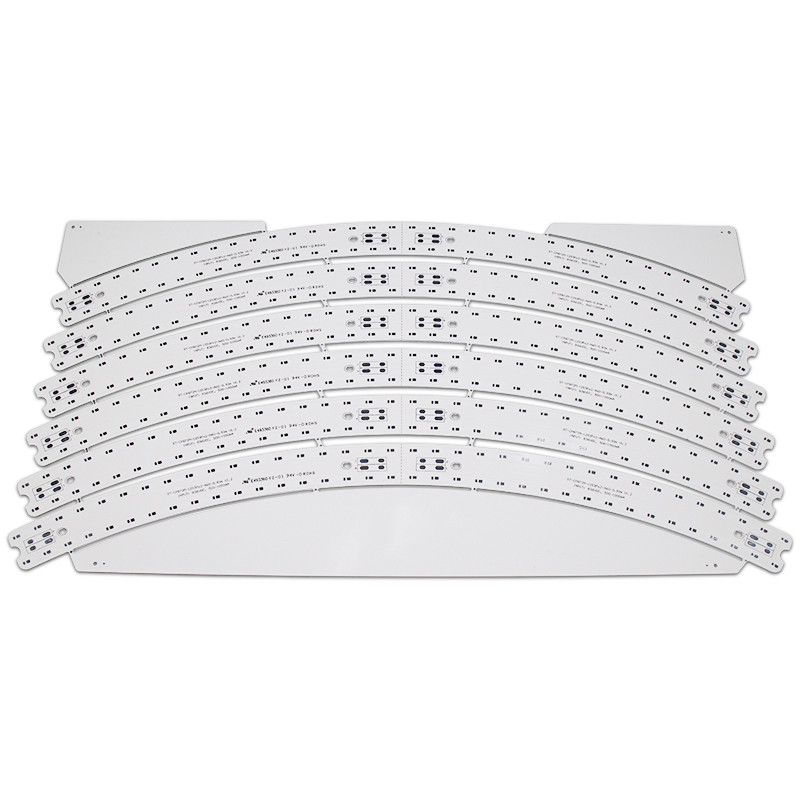

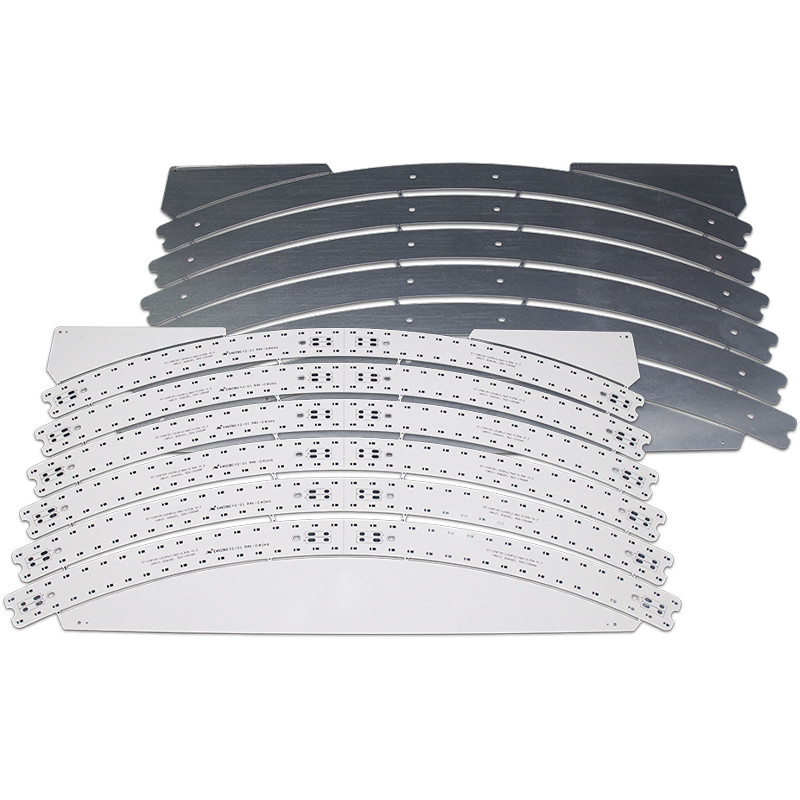

100W 120W 500W 1000W 3030 LED Grow Hafif Metal Çekirdek Baskılı Devre Kartı
1. Giriş
Bir tür tek taraflı Alüminyum PCB olan LED PCB, sokak lambalarında, LED lambalarda ve ev lambalarında yaygın olarak kullanılmaktadır.
2. Malzeme: Alüminyum bazlı PCB
Kalem | Birim | Şartname | Test koşulu | |
Yalıtım kalınlığı | um |
Maks. Min. |
200 60 |
- |
Lehim direnci (288℃) | San. | Min. | 600 | IPC-TM-650 2.4.13.1 |
Termal şok | 288℃10”/döngü | Min. | 6 defa | IPC-TM-650 2.4.13.1 |
Soyulma gücü (Normal durum) | libre/inç | Min. | 9 | IPC-TM-650 2.4.8 |
Arıza Gerilimi | V/mil | 750 | IPC-TM-650 2.5.6 | |
Hacim direnci (Normal durum>E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Yüzey direnci (Normal durum>E+12) | Ω | - | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Dielektrik sabiti 1 MHz Normal durum 1 GHz Normal durum |
- |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
dağılma sabiti 1 MHz Normal durum 1 GHz Normal durum |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Su soğurumu | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Termal iletkenlik (yalnızca yalıtım katmanı üzerinde ölçülmüştür) |
W/m℃ | 1.0 | ASTM-E1461 | |
yanıcılık | 94V-0 | Geçmek | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
Td | ℃ | 410 | TBD (ağırlıkça %5 kayıp) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (Karşılaştırmalı İzleme Endeksi) | V | >600 (PLC=0) | UL746E DSR |
3. Sertifikasyon: UL, ROHS, Reach, ISO
4. Kullanım aralığı: Aydınlatma, Otomotiv elektroniği ekipmanı, Güç kaynağı, Elektronik kontrol, Bilgisayar ekipmanı, İletişim elektroniği vb.
5. Hangi sergilere katıldık?
Yeni Delhi Fuarı, Moskova Elektronik Fuarı vb.
6. Hizmetlerimiz
1. Hızlı yanıt
2. İyi kaliteye dayalı makul fiyat
3. Tek elden hizmet sağlayın (bileşenler, OEM)
4. Bol envanter ve Alışılmış malzeme hazırlığı
7. Ödeme yöntemi:
T/T, Paypal, kredi kartı, Western Union vb.
Alüminyum devre kartı, ısı aktarma etkisine sahip ince bir termal iletken dielektrik malzeme tabakası içerir.
Bir alüminyum devre kartı ayrıca alüminyum tabanlı PCB, esnek alüminyum PCB, metal kaplı baskılı devre kartı (MCPCB), yalıtımlı bir metal alt tabaka (IMS veya IMPCB), vb. olarak da adlandırılır.
Alüminyum devre kartı benzersiz bir katmanlı yapıdan oluşur.
Baskılı devre, FR-4'e kıyasla daha yüksek akım taşıyabilen bileşenleri birleştirmek ve birbirine bağlamak için 1oz-10oz bakır katmanla kazınmıştır.
Yalıtım katmanının ana rolü yalıtım ve ısıl iletkenliktir, artan güç çıkışı, azaltılmış hacim ve uzun ömür elde etmek için ısıyı dağıtmaya ve cihazın çalışma sıcaklığını düşürmeye yardımcı olan Alüminyum PCB'de merkezi bir rol oynar.
Metal alt tabaka, Alüminyum PCB'nin termal ve mekanik iletkenliğinin gereksinimlerine göre seçilebilir, alüminyum ideal seçimdir, aynı zamanda bakır, paslanmaz çelik, demir, silikon çelik vb.
