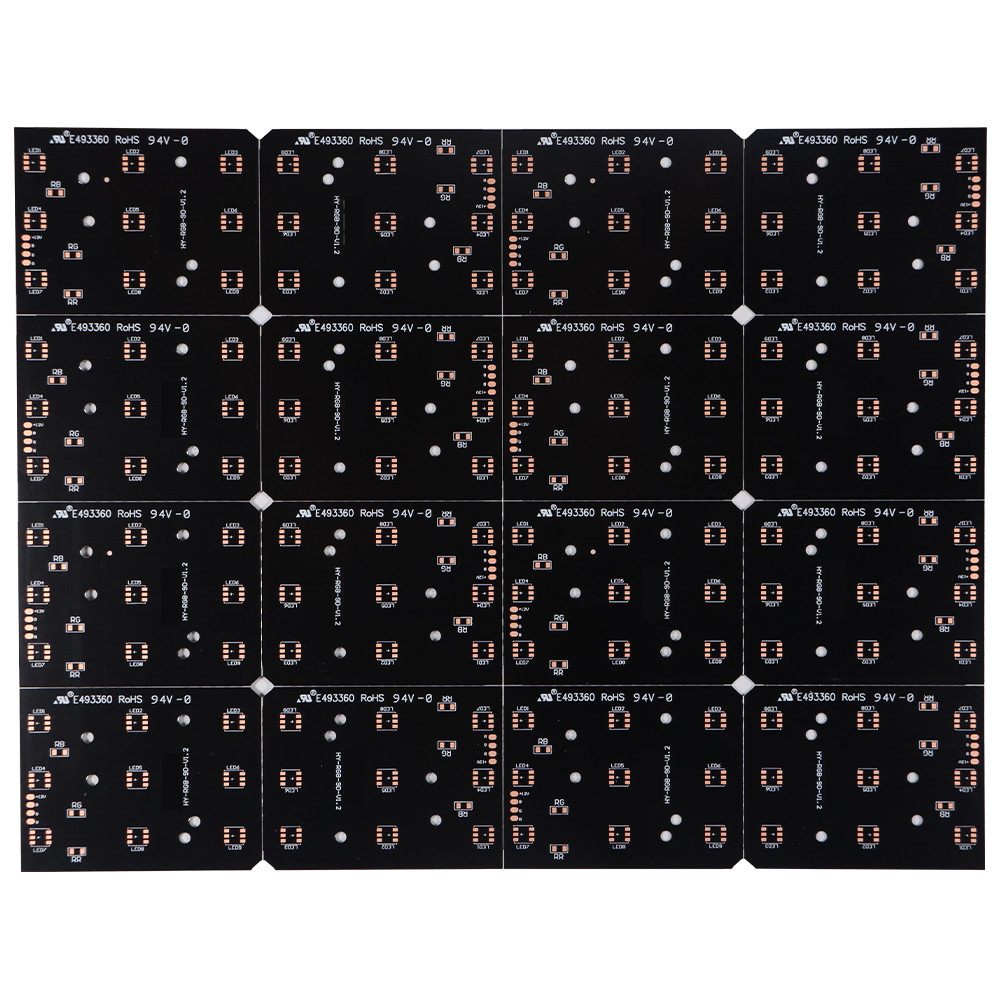

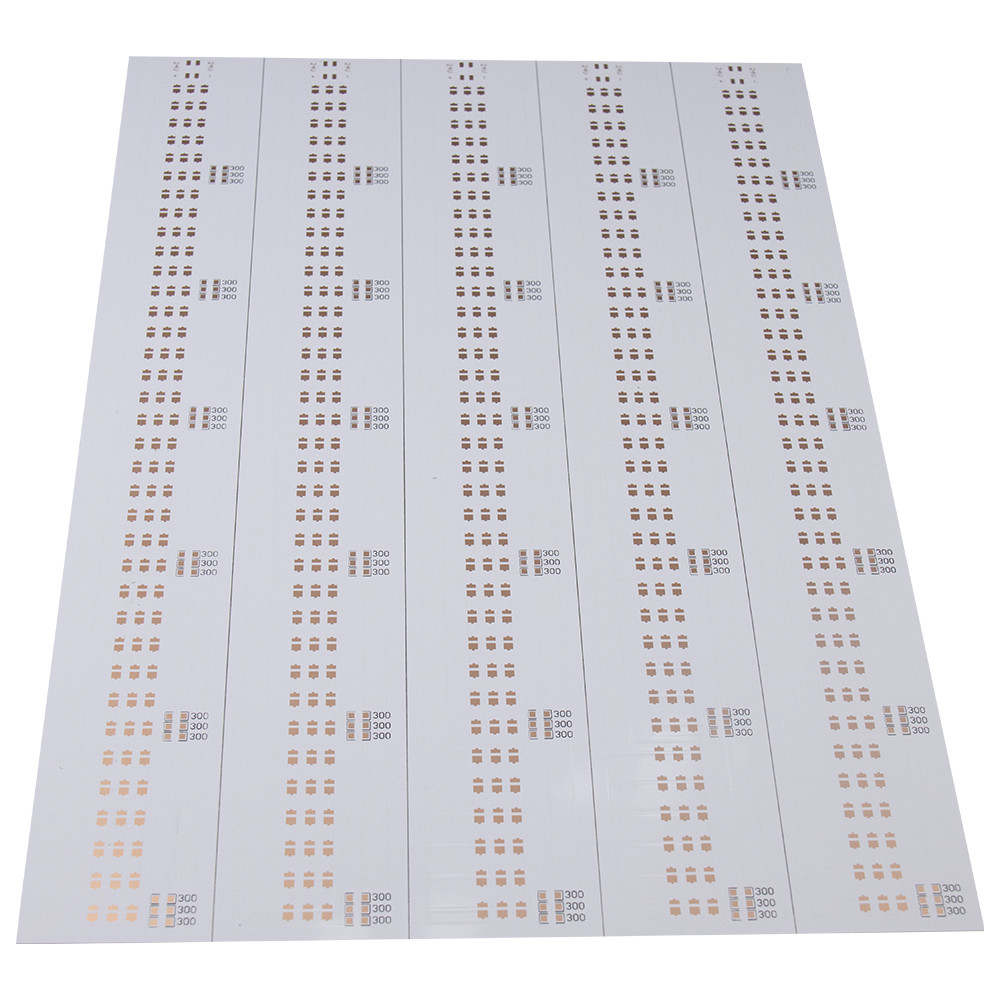

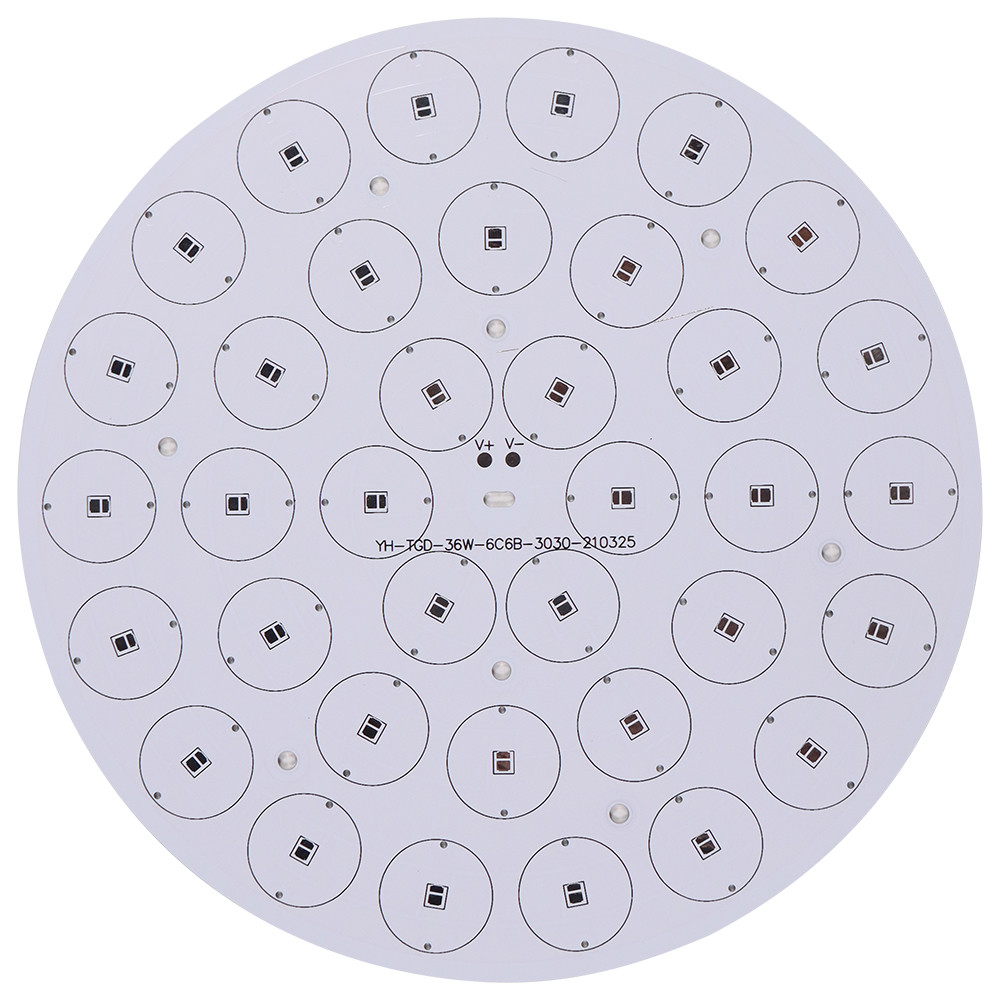

Alüminyum alt tabaka yapısı

(1) Metal taban

LF, L4M ve Ly12 alüminyum kullanan alüminyum bazlı alt tabakalar, 30 kgf/mm2'lik bir genleşme mukavemeti ve %5'lik bir uzama gerektirir.US Begas alüminyum taban katmanı 1.0, 1.6, 2.0 ve 3.2 mm olmak üzere dört tipe ayrılmıştır ve alüminyum tipi 6061T6 veya 5052H34'tür.

(2) Yalıtım katmanı

Yalıtım, genellikle 50~200um.Çok kalınsa, metal taban ile kısa devreyi önlemek için yalıtkan görevi görebilir, ancak ısı dağılımını etkileyecektir;çok inceyse, ısıyı iyi dağıtabilir, ancak metal çekirdeğin ve bileşen kablosunun kısa devre yapmasına neden olmak kolaydır.

Alüminyum alt tabaka termal iletkenlik standart tanıtımı

Alüminyum altlığın termal iletkenliği, alüminyum altlığın kalitesini değerlendirmek için önemli göstergelerden biridir.Diğer iki önemli faktör, alüminyum altlığın termal direnci ve alüminyum altlığın dayanma gerilimidir.Alüminyum substratın termal iletkenliği genellikle piyasada bulunur.2.00.1'dir, alüminyum substratın spesifik ısıl iletkenliği alet tarafından ölçülebilir, alüminyum substratın termal iletkenliği, alüminyum substratın fiyatını doğrudan etkiler, genel olarak, alüminyum substratın ısıl iletkenliği göreli olarak daha yüksek olur. Alüminyum alt tabakanın fiyatı daha yüksek olacaktır.Alüminyum alt tabakanın kalitesi için alüminyum alt tabakanın termal iletkenliğine bakmak tek taraflı değildir.Alüminyum alt tabakanın performansı, alüminyum alt tabakanın termal iletkenliği, alüminyum alt tabakanın termal direnci ve dayanma gerilimi ile belirlenir.Tek bir faktör tarafından belirlenmez.

Alüminyum altlığın ısıl iletkenliği genellikle sabittir ve dış etkenlerle değişmez.Termal iletkenlik esas olarak alüminyum substratın ham maddesi tarafından belirlenir.Bakır ve gümüş gibi ısıl iletkenliği yüksek malzemeler eklenirse, alüminyum altlık malzemesinin ısıl iletkenliği kesinlikle daha yüksek olacaktır.Termal iletkenlik, bir malzemenin sabit bir bileşeni olan temel bir fiziksel miktardır ve termal iletkenliği kalınlık veya alandan bağımsızdır.

Şu anda, yüksek termal iletkenlik genellikle seramik, bakır vb.'dir. Bununla birlikte, maliyet göz önüne alındığında, alüminyum alt tabakaların çoğu bugün piyasada ve alüminyum alt tabakanın karşılık gelen termal iletkenliği, herkesin umursadığı bir parametredir. hakkında.Termal iletkenlik ne kadar yüksek olursa, işlevi daha iyi temsil eden sembollerden biridir.Alüminyum alt tabaka, iyi termal iletkenliğe, elektrik yalıtımına ve mekanik işleme işlevlerine sahip, yaygın bir metal esaslı bakır kaplı alüminyum alt tabakadır.Alüminyum substratların termal iletkenliği genellikle 1.0, 1.5 ve 2.0 arasında değişir.Özel durum, ürünün ihtiyaçlarına bağlıdır.
