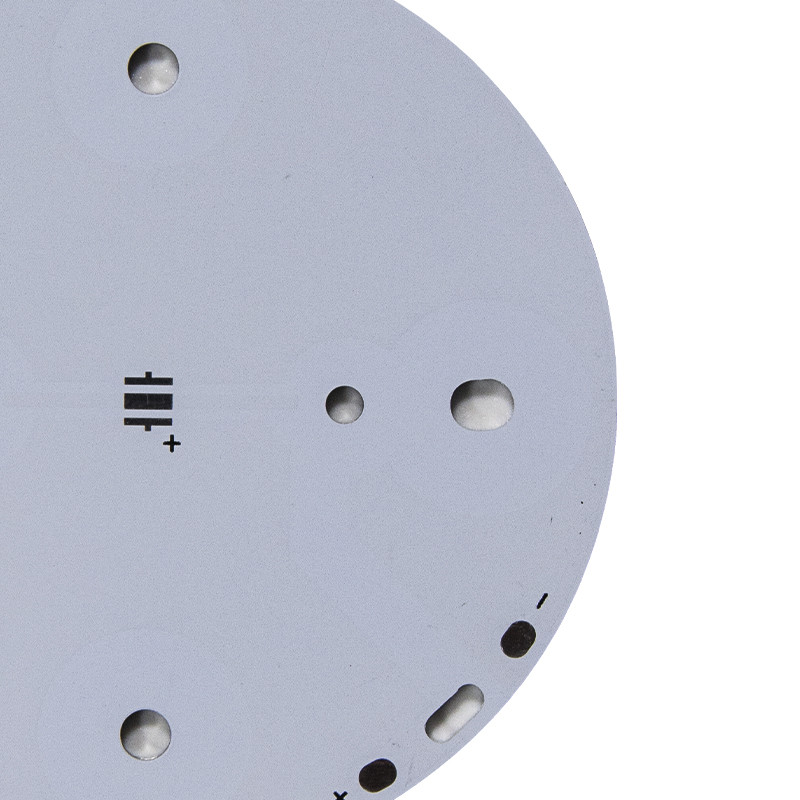

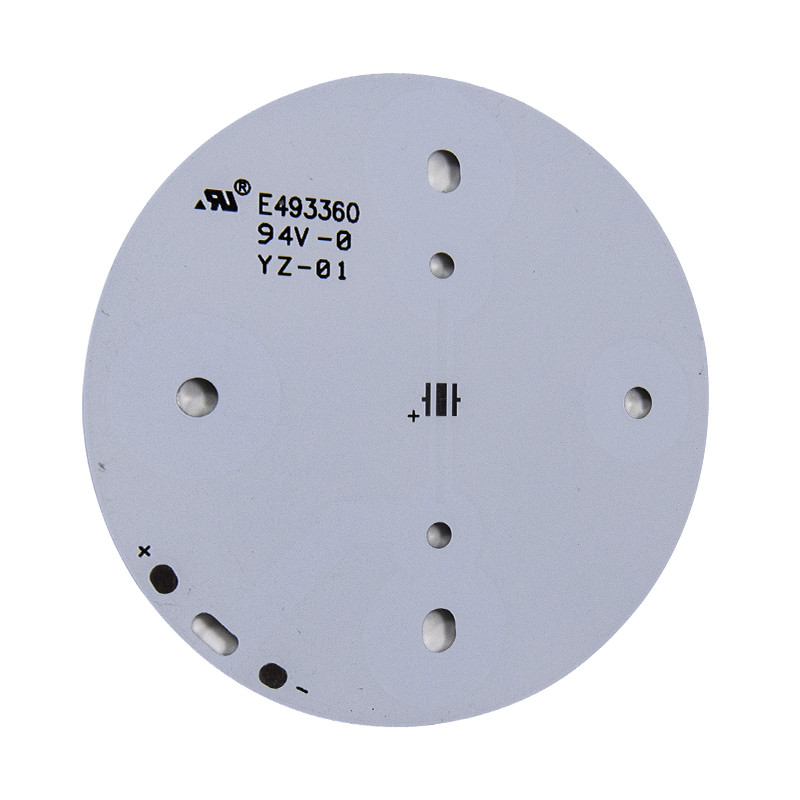

Yuvarlak HASL ENIG Özel LED PCB 94V0 Elektronik Devre Kartı
Elektronik devre kartı yuvarlak 94v-0 pcb kartı alüminyum taban led pcb
Alüminyum PCB nedir?
Alüminyum PCB'ye bakmadan önce, PCB'nin ne olduğuna dair net bir konsepte sahip olmalıyız? PCB, kart üzerindeki farklı elektronik bileşenleri elektriksel olarak bağlayan tek bir kartta birleştirilmiş iletken yolları ve izleri kullanan Baskılı Devre Kartının kısaltmasıdır.Bakır, alt tabaka malzemesi üzerine lamine edilmiş iletken bir yol sağlamak için kullanılır.
Metal tabanlı PCB olarak da adlandırılan Alüminyum PCB, bakır kaplı laminat ve ince bir dielektrik termal iletken ve elektriksel olarak yalıtkan Alüminyum tabakasından oluşan bir PCB türüdür.
Bakır folyo istenen devre modelini benimser, alüminyum taban ise katmanlar arasına yerleştirilmiş bir dielektrik yardımıyla ısının dağılmasını sağlar.
Alüminyum yapılar esas olarak üç katmana ayrılır
Devre Katmanı: Yaklaşık 1 ila 10 oz kalınlığında gelen bakır bir katmandır.
Yalıtım Katmanı: Termal olarak iletken ve elektriksel olarak yalıtkan malzemeden oluşan bir dielektrik katman
Taban Alüminyum Katmanı: Bu esas olarak bakır veya alüminyum metal alt tabakadan oluşur.Birden fazla kalınlık mevcuttur, ancak en yaygın kalınlık 1 mm'dir.
Bakır Kalınlığı
|
Maksimum 6 oz
|
Tahta kalınlığı
|
0.1mm-7.0mm
|
Min.Delik büyüklüğü
|
0.1mm
|
Min.Hat genişliği
|
0,075 mm (3mil)
|
Min.Satır aralığı
|
0,075 mm (3mil)
|
Yüzey İşlem
|
HASL, OSP, ENIG, Altın parmaklar, vb.
|
tahta malzemesi
|
FR-4 Tg130-Tg180/ FR-4 CTI175 / FR-4 CTI300/CEM-1/CEM-3
|
Hoşgörü
|
V kesim derinliği toleransı: +/- 0.1mm
|
Sarın ve bükün
|
%5
|
Lehim maskesinin minimum kalınlığı
|
10um
|
Lehim maskesi
|
Yeşil/ Beyaz/ Siyah/ Mavi/ Sarı vb.
|
sertifika
|
ISO9001/UL
|
Test Hizmeti
|
AOI X-Ray Fonksiyon Testi
|
