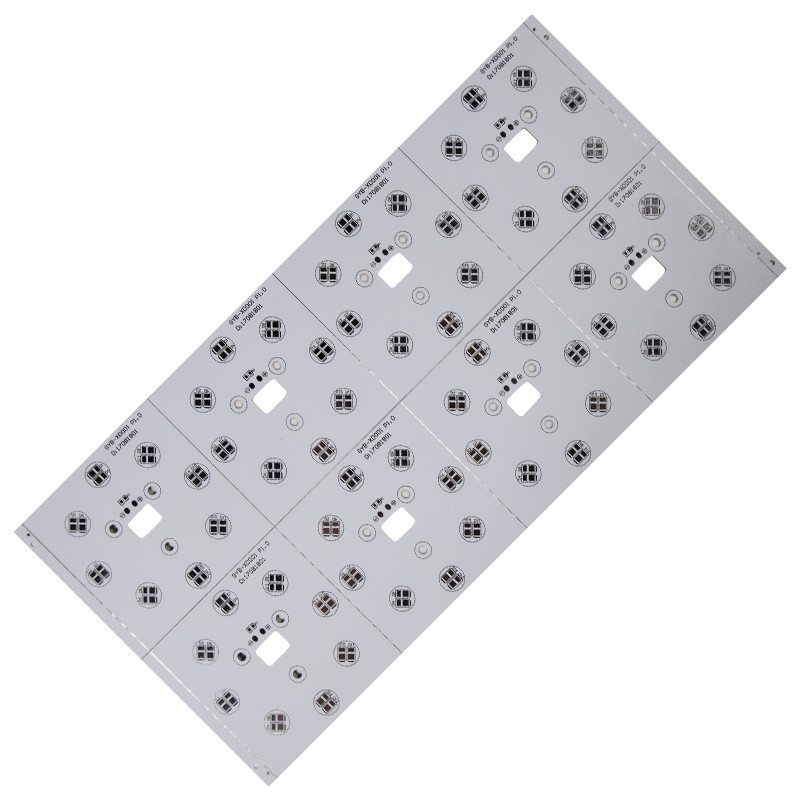

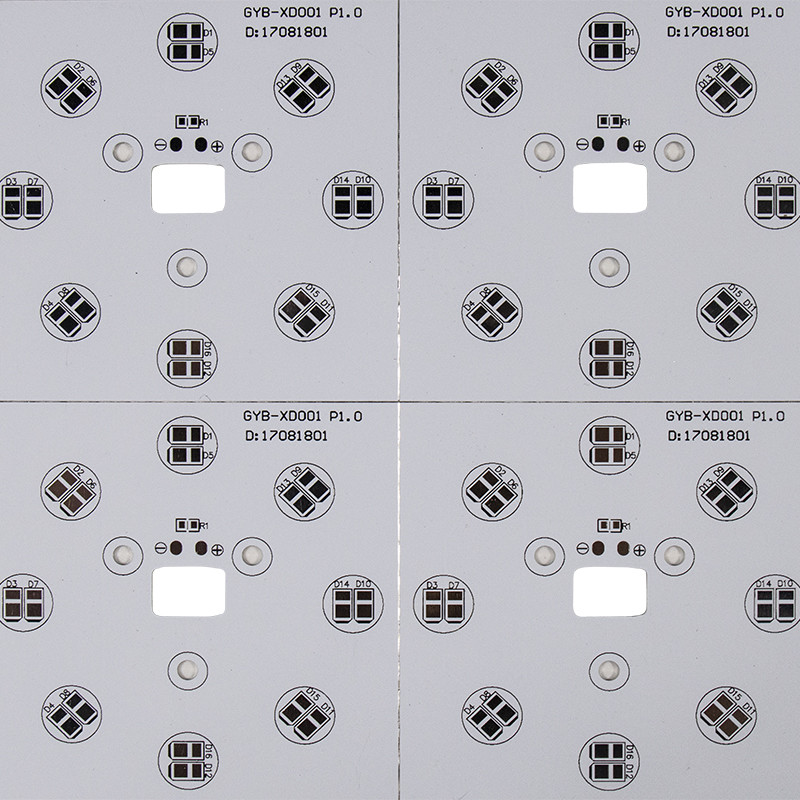

SMD 94v0 LED Işık Devre Kartı Meclisi Kalınlığı 0,4 mm - 4,0 mm
Özel Alüminyum Pcb Led Aydınlatma 94v0 Pcb Kurulu oem smd led pcba
Alüminyum PCB Türleri:
Yapılarına ve tasarımlarına göre birçok uygulamada kullanılan bir dizi alüminyum PCB türü vardır.Ancak tüm alüminyum PCB'lerin temel amacı hemen hemen aynıdır;yüksek sıcaklık içeren uygulamalar için ısı dağılımı çözümleri sağlamak.Alüminyum PCB'lerin ana türleri aşağıdadır.
1. Hibrit Alüminyum PCB
Hibrit alüminyum konstrüksiyonda, termal olmayan malzeme alüminyum tabanlı termal malzemelere uygulanmadan önce ayrı ayrı işlenir ve rafine edilir.
En yaygın uygulama, normalde FR4 malzemeden oluşan 2 katmanlı veya 4 katmanlı yapı geliştirmektir.
Termal malzeme ve alüminyum taban ile yapıştırılmış termal olmayan bir malzeme sertlik sağlar ve ısının dağılmasına yardımcı olur.
Bu termal olmayan bağ, tüm termal malzemelerin kullanılmasına tercih edilir, çünkü daha az maliyetlidir ve normal FR4 ürünlerine göre verimli termal iletkenliği kapsar.
Bu ürünün geliştirilmesi için herhangi bir ısı emici veya montaj adımı gerekli değildir.
Delikten geçen bileşenler, alüminyum tabandaki bileşen pencereleri kullanılarak kolayca ayarlanabilir.
Bu, kabloların ve konektörlerin alt tabakadan geçirilmesine yardımcı olur.Ayrıca lehim filetosu tarafından oluşturulan conta, pahalı adaptörlere olan ihtiyacı ortadan kaldırır.
2. Çok Katmanlı Alüminyum PCB'ler, güç kaynağı ürünlerinde çok yaygındır ve çok katmanlı termal iletken dielektriklerle birlikte gelir.
Bu malzemeler, aynı zamanda bir sinyal veya termal yol olarak da işlev gören kör yolların yardımıyla termal olarak iletken dielektriklerin katmanlar arasına gömüldüğü bir veya daha fazla devre katmanıyla birleştirildiklerinde çok faydalıdır.
Bu tasarımların tek katmanlı yapıları çok etkili değildir, ancak daha karmaşık tasarımlarla geldiklerinde ısı dağılımını içeren birçok uygulama için ideal bir çözüm sunarlar.
3. Delikli Alüminyum PCB
En karmaşık yapılar söz konusu olduğunda, laminasyon uygulanmadan önce tek bir alüminyum tabakası geri doldurulur ve önceden delinerek çok katmanlı yapıların bir Çekirdeği oluşturulur.
Termal yapıştırma malzemeleri daha sonra termal malzemeleri alüminyumun her iki tarafında lamine etmek için kullanılır.
Laminasyon yapıldıktan sonra montaja delme işlemi yapılır.
Uygun elektrik yalıtımını sağlamak için, delme sonucu oluşan kaplanmış delikler alüminyum boşluklardan geçmelidir.
|
PCB Öğesi |
Üretim Kapasitesi |
|
Bakır kalınlığı |
0,5 oz, 1 oz, 2 oz, 3 oz ve 4 oz |
|
Dielektrik Kalınlık (Substrata) |
0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm ve 3,2 mm |
|
Bitmiş Levha Kalınlığı |
0,4 mm'den 4,0 mm'ye |
|
Kalınlık Toleransı |
+/-10% |
|
Alüminyum İşleme |
Delme, Kılavuz Çekme, Frezeleme, Yönlendirme, Kalıp Delme, koparma sekmesi mevcut |
|
Min.Delik boyutunu bitirmek |
0.25mm |
|
Max.çalışma voltajı |
2.5kVDC(0.075mm Dielektrik), 3.75kVDC (0.15mm Dielektrik) |
|
Min.Parça Genişliği |
0,2 mm (8 mil) |
|
Min.Parça boşluğu |
0,2 mm (8 mil) |
|
Min.SMD ped aralığı |
0,2 mm (8 mil) |
|
Yüzey İşlem |
HASL, HASL Kurşunsuz, Daldırma altın, Flaş altın, OSP |
|
Lehim maskesi rengi |
Beyaz, Siyah, diğerleri Mevcut |
|
efsane rengi |
Siyah, Beyaz, diğerleri Mevcut |
|
Etest |
EVET |
|
RohsL |
EVET |
SSS:
Q1: kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
S2: Ulaşım ve teslimat tarihi ne olacak?
C: Normalde, numuneleri ve küçük hacimli siparişleri teslim etmek için uluslararası ekspres (Fedex, DHL, TNT gibi) kullanırız.Büyük toplu sipariş için deniz yoluyla nakliye ayarlayabiliriz.
