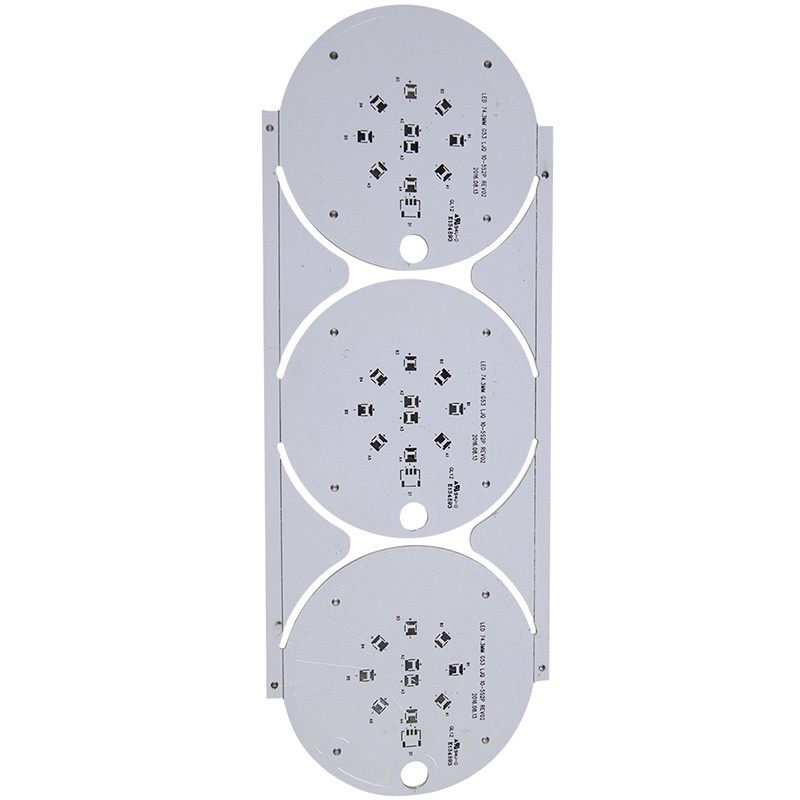

LED Ampul MCPCB LED Baskılı Devre Kartı Baskı Lehim Maskesi
Pcb Üreticisi alüminyum LED ampul PCB led aydınlatma için mcpcb kurulu
Alüminyum PCB Üretimi:
Alüminyum PCB'ler için imalat yöntemleri, üreticilerin normal PCB'ler için takip ettikleri gibidir.Tasarım süreci aynıdır ve aynı CAD araçlarını kullanır.Tek istisna, tasarımcının yalnızca SMC'leri kullanması ve bunları yalnızca bir tarafa yerleştirmesi gerektiğidir.Tek taraflı Alüminyum PCB'lerin geçişleri olmamasına rağmen, bazı üreticiler tasarım ve üretim süreci FR-4 PCB'lerle birçok benzerliği paylaşan çift ve çok katmanlı Alüminyum PCB'ler üretir.Bununla birlikte, üretim sürecinin bazı yönleri, titiz ve etkili kontrol ve yönetim gerektirir.
Dağlama: Tasarımcılar genellikle folyo için ağır bakır içeren güç cihazları için Alüminyum PCB'ler kullanır.3 ons veya daha fazla kalınlığa sahip bakır folyo için, aşındırma, tasarımcının uygun şekilde tasarlaması gereken gerekli iz genişliğini elde etmek için uygun bir telafi gerektirir.Ek olarak, operatörün aşındırma faktörlerini ve ajan parametrelerini titizlikle kontrol etmesi gerekir.
Baskı Lehim Maskesi: Alüminyum PCB'lerde kalın bakır folyo ile üst yüzey tamamen düz değildir ve iz kenarları ile taban arasında büyük bir adım vardır.Bu, lehim maskesini yazdırmayı zorlaştırır.Bazı üreticiler, yüksek kaliteli bir epoksi kullanarak lehim maskesini iki kez yazdırarak bu sorunu çözerler.Diğerleri, lehim maskesini yazdırmadan önce reçine dolgusu kullanır.
Mekanik Üretim: Alüminyum PCB'ler, kullanışlı olabilmeleri için genellikle mekanik üretim süreçlerinden geçmeyi gerektirir.Bu, delme, frezeleme, V-puanlama ve daha fazlasını içerebilir.Levhanın yüksek kalitesini korumak için çoğu üretici, düşük hacimli üretim için profesyonel kesicilerle elektrikli frezelemeye ve yüksek hacimli üretim için gerekli kontrollere sahip kalıp kalıplama modellerine başvurur.Delme, çapak oluşumunu önlemek için ağır bakır Alüminyum PCB'lerde uygun ayarlamalar ve kontroller gerektirir.
|
Ayar Bilgileri
|
|
|
Malzeme
|
Alüminyum
|
|
Kalınlık
|
1.0 mm
|
|
lehim maskesi
|
Beyaz
|
|
LED
|
cree xp
|
|
BOY
|
10*10mm
|
|
sertifika
|
ROSH.ISO9001.UL
|
|
Tedavi
|
kurşunsuz
|
|
Bakır
|
1 oz
|
1).PCB geliştirme ve tasarımı;
2).1 ila 32 katman arasında PCB üretimi (Sert PCB, Esnek PCB, Seramik PCB, Alüminyum PCB);
3).PCB Klonu;
4).Bileşen kaynağı;
5).PCB Montajı;
6).Müşteriler için program yaz;
7).PCB/ PCBA Testi.
SSS:
C: Evet, kaliteyi test etmek ve kontrol etmek için numune siparişini memnuniyetle karşılıyoruz.Karışık numuneler kabul edilebilir.
C: Evet, biz fabrikayız, kendi PCB üretim ve Montaj fabrikamız var.
S3: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, GCCAM, ODB+(.TGZ)
