94v0 Çift Taraflı PCB HASL OSP ENIG Altın Parmak Yüzey İşlem

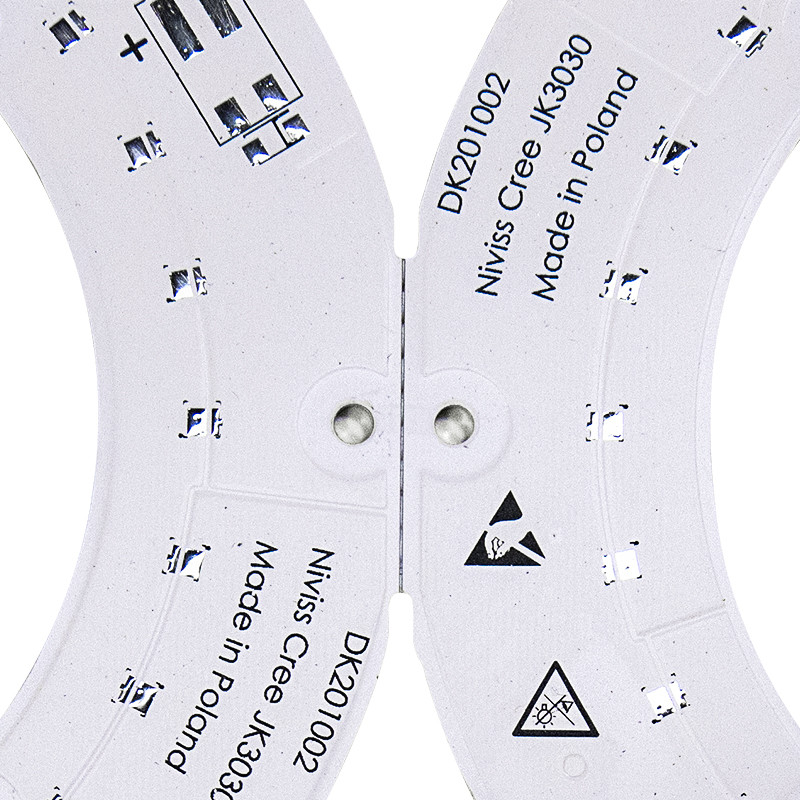

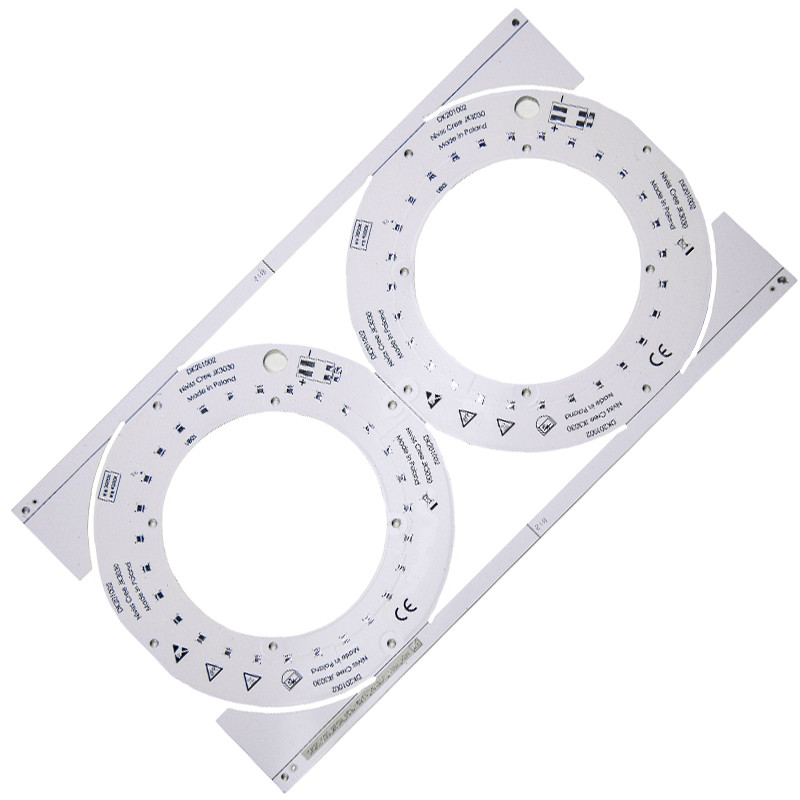

Özelleştirilmiş 94v0 Malzemeli Led Tüp Çift Taraflı Alüminyum Pcb
|
Numara. |
Kalem |
Seri üretim |
Prototip |
|
1 |
Katmanlar |
1-8 Katmanlar |
1-36 Katmanlar |
|
2 |
Maks.Panel Boyutu |
600*770mm( 23.62″*30.31″) |
600*770mm(23.62″*30.31″) 500*1200mm(19.69″*47.24″) |
|
3 |
Maks. Levha Kalınlığı |
8,5 mm |
8,5 mm |
|
4 |
Min.Tahta kalınlığı |
2L:0.3mm, |
2L:0.2mm, |
|
5 |
Min İç Katman Açıklığı |
0.1mm(4mil) |
0.1mm(4mil) |
|
6 |
Min Çizgi genişliği |
0,075 mm (3/3 mil) |
0,075 mm (3/3 mil) |
|
7 |
Min Çizgi alanı |
0,075 mm (3/3 mil) |
0,075 mm (3/3 mil) |
|
8 |
Min.Delik Boyutu |
0.15mm(6mil) |
0.15mm(6mil) |
|
9 |
Min kaplama delik kalınlığı |
20um(0.8mil) |
20um(0.8mil) |
|
10 |
Min Kör/Gömülü delik boyutu |
0.1mm(4mil) |
0.1 mm (1-8 katman) (4mil) |
|
11 |
PTH ÇapıHoşgörü |
±0.076mm(±3mil) |
±0.076mm(±3mil) |
|
12 |
PTH Dışı Çap.Hoşgörü |
±0.05mm(±2mil) |
±0.05mm(±2mil) |
|
13 |
Delik Konumu Sapması |
±0.05mm(±2mil) |
±0.05mm(±2mil) |
|
14 |
ağır bakır |
4oz/140μm |
6oz/175μm |
|
15 |
Min S/M Aralığı |
0.1 mm (4mil) |
0.1 mm (4mil) |
Alüminyum PCB Uygulamaları:
Alüminyum arka PCB'ler, termal ısı dağılımı gereksinimlerinin çok yüksek olduğu durumlar için mükemmeldir.
Alüminyumla kaplanmış PCB'ler, termal enerjiyi baskılı devre kartı bileşenlerinden uzağa yönlendirmede daha etkilidir, bu nedenle PCB tasarımları için daha iyi sıcaklık yönetimi sağlar.Devre kartı bileşenlerinden termal enerjinin çıkarılması söz konusu olduğunda, alüminyum destekli tasarımlar fiberglas destekli tasarımlardan 10 kat daha etkili olabilir.Çok daha yüksek termal dağılım oranı, daha yüksek güç ve daha yüksek yoğunluklu tasarımların uygulanmasına izin verir.
Başlangıçta yüksek güç anahtarlamalı besleme uygulamaları için tasarlanmış olmalarına rağmen, alüminyum destekli baskılı devre kartları, trafik ışıkları, otomotiv aydınlatması ve genel aydınlatma dahil olmak üzere LED uygulamalarında popülerlik kazanmıştır.Alüminyum tasarımların kullanılması, PCB yapısındaki LED'lerin yoğunluğunun daha yüksek olmasına ve monte edilen LED'lerin belirtilen sıcaklık toleransları dahilinde kalarak daha yüksek akımlarda çalışmasına olanak tanır.
LED'lerin tasarımdaki daha düşük çalışma sıcaklığı, LED'lerin arızalanmadan önce daha uzun süre çalışabileceği anlamına gelir.
Alüminyum çekirdekli PCB malzemeleri, yüksek güçlü yüzeye monte entegre devreleri içeren termal ısı dağılımı uygulamalarında çok etkilidir.Alüminyum destekli PCB'lerle ilişkili yüksek düzeyde termal dağılım nedeniyle devre kartı tasarımları basitleştirilebilir.Alüminyum PCB'ler, sonuçta tasarım maliyetini düşüren, ısıyı azaltan ve basınçlı havayı ortadan kaldırır.Termal iletimi ve sıcaklık kontrolünü geliştirerek daha iyi hale getirilebilecek hemen hemen her tasarım, alüminyum destekli bir PCB için adaydır.
Alüminyum tabanlı PCB'ler alüminyum destekten oluşurken geleneksel PCB'ler bir fiberglas alt tabaka (FR4 standarttır), standart devre katmanları ve termal olarak iletken dielektrik katmanlar (alüminyum desteğe bağlı ince bir PCB) kullanır.Sonuç olarak devre katmanları, geleneksel fiber PCB'lere monte edilen katmanlar kadar karmaşık olabilir.
Alüminyum destekli PCB'ler, arıza oranlarında ve sıcaklık kontrolünde ilgili azalmalar yoluyla raf ömrünü ve tasarımın dayanıklılığını güvenilir bir şekilde artırabilir.
Alüminyum tasarımları ayrıca diğer PBS tasarımlarından daha düşük termal genleşme seviyeleri ve daha iyi mekanik stabilite sağlar.
SSS:
S1.Nakliye maliyeti hakkında nasıl?
C: Nakliye ücreti, malların varış yeri, ağırlığı ve ambalaj boyutuna göre belirlenir.Size nakliye ücretini teklif etmemiz gerekiyorsa lütfen bize bildirin.
S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?
C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.
S3: Tedarik kapasiteniz nasıl?
C: Tedarik kapasitemiz her gün yaklaşık 2000 metrekaredir.25 000 m2'lik fabrika alanımız Ar-Ge, pazarlama, lojistik ve satın alma operasyonlarına ev sahipliği yapmaktadır.
