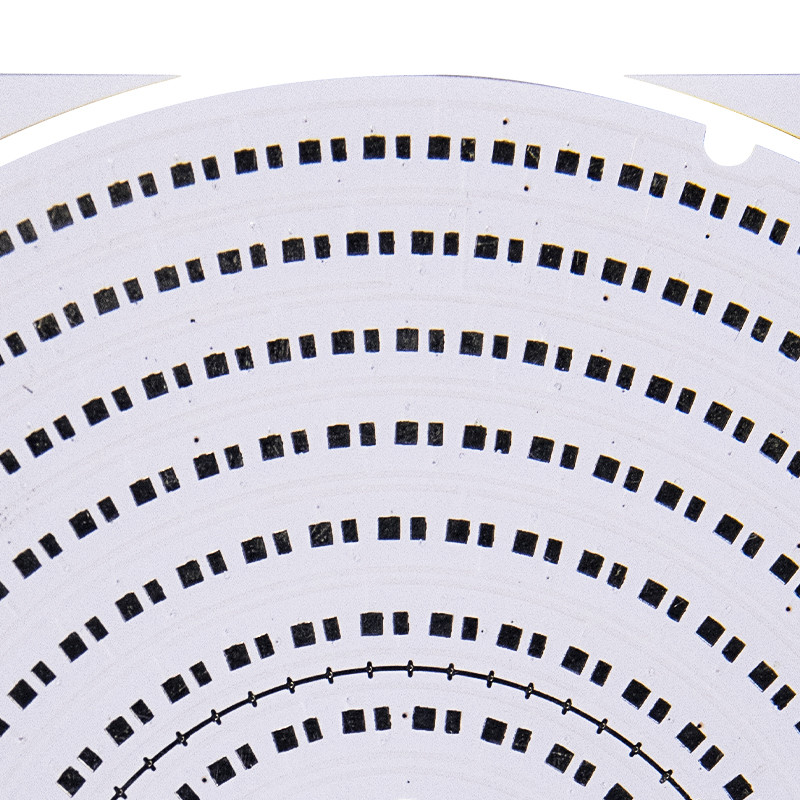

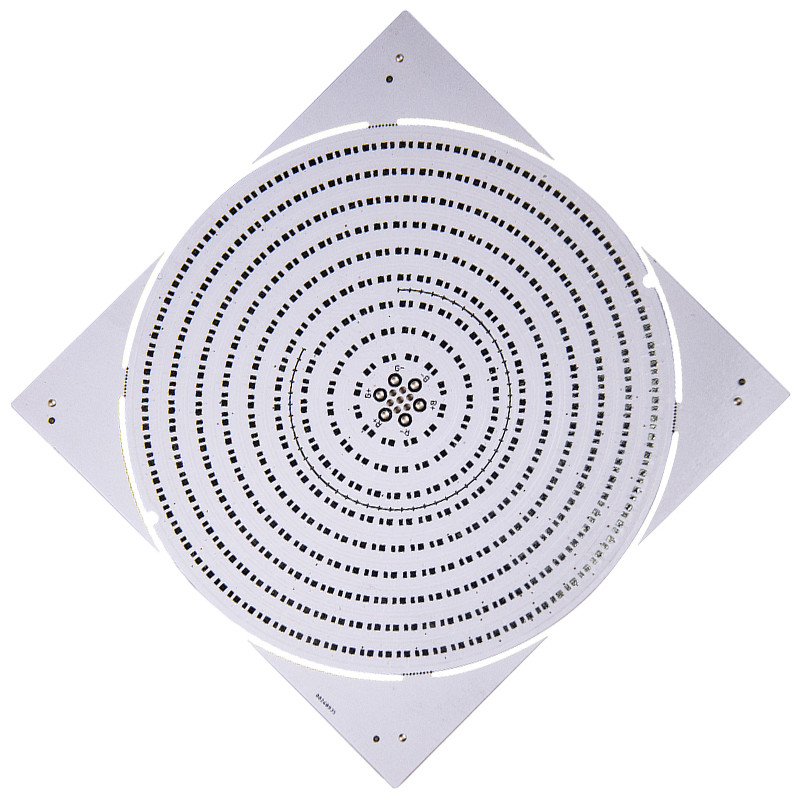

OEM OSP HASL Tek Taraflı PCB Tek Katmanlı Akıllı Elektronik LED Ampul
OEM LED Işık PCB Kurulu Led Ampul Akıllı Elektronik Alüminyum Pcb
PCB teknolojisi gelişmeye devam ettikçe, bir dizi heyecan verici ürün yeniliğinin yaratılmasının yolunu açmıştır.En iyi örnek, LED aydınlatma için PCB'nin geliştirilmesidir.LED, devre kartına lehimlenmiştir ve elektriksel olarak bağlandığında ışığı üreten bir çipe sahiptir.Çipi bağlamak için bir termal ısı emici ve bir seramik taban kullanılır.
Bir LED PCB kartı, yüksek hacimde ısı üretme eğilimindedir ve bu da geleneksel yollarla soğutmayı zorlaştırır.Sonuç olarak, metal çekirdekli PCB'ler, ısıyı dağıtma konusundaki gelişmiş yetenekleri nedeniyle LED uygulaması için sıklıkla seçilir.Özellikle alüminyum, LED ışıklar için devre kartları üretmek için sıklıkla kullanılır.Alüminyum PCB tipik olarak, ısıyı geleneksel bir sert PCB'den çok daha fazla verimlilikle aktarabilen ve dağıtabilen ince bir termal iletken dielektrik malzeme tabakası içerir.
|
1
|
Tanım
|
PCB Spesifikasyonu
|
|
2
|
Malzeme
|
FR-4/HTG150-180 FR-4/CEM-1/CEM-3/Alüminyum
|
|
3
|
Katman
|
1-20
|
|
4
|
Tahta kalınlığı
|
0,2 mm - 4,0 mm
|
|
5
|
Levha Kalınlığı Toleransı
|
+/-10%
|
|
6
|
Bakır kalınlığı
|
17.5um-175um (0.5oz-5oz)
|
|
7
|
Min İz Genişliği
|
0.15mm
|
|
8
|
Min Boşluk Genişliği
|
0.15mm
|
|
9
|
Min Delme Çapı
|
0,2 mm
|
|
10
|
PTH bakır kalınlığı
|
0.4-2mil(10-50um)
|
|
11
|
Aşındırma Toleransı
|
±1mil(±25um)
|
|
12
|
V kesim açısı
|
25°,30°,45°,60°
|
|
13
|
Çizginin İnci Mukavemeti
|
≥ 6lb/in(≥ 107g/mm)
|
|
14
|
Empedans kontrolü ve tolerans
|
50Ω±%10
|
|
15
|
Büküm ve Sarma
|
≤ 0,5%
|
|
16
|
Lehim maskesi
|
Yeşil, Kırmızı, Mavi, Beyaz, Siyah, Sarı
|
|
17
|
Yüzey İşlem/Kaplama
|
HASL/Kurşunsuz HASL/OSP/Altın Kaplama/Daldırma Altın/ENIG
|
PCB LED Uygulamaları:
Bir LED PCB kartı, yüksek hacimde ısı üretme eğilimindedir ve bu da geleneksel yollarla soğutmayı zorlaştırır.Sonuç olarak, metal çekirdekli PCB'ler, ısıyı dağıtma konusundaki gelişmiş yetenekleri nedeniyle LED uygulaması için sıklıkla seçilir.Özellikle alüminyum, LED ışıklar için devre kartları üretmek için sıklıkla kullanılır.Alüminyum PCB tipik olarak, ısıyı geleneksel bir sert PCB'den çok daha fazla verimlilikle aktarabilen ve dağıtabilen ince bir termal iletken dielektrik malzeme tabakası içerir.
SSS:
S1.Tedarik kapasitenize ne dersiniz?
C: Tedarik kapasitemiz her gün yaklaşık 2000 metrekaredir.25 000 m2'lik fabrika alanımız Ar-Ge, pazarlama, lojistik ve satın alma operasyonlarına ev sahipliği yapmaktadır.
S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?
C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.
S3: Nakliye ücretine ne dersiniz?
C: Nakliye ücreti, malların varış yeri, ağırlığı ve ambalaj boyutuna göre belirlenir.Size nakliye ücretini teklif etmemiz gerekiyorsa lütfen bize bildirin.
