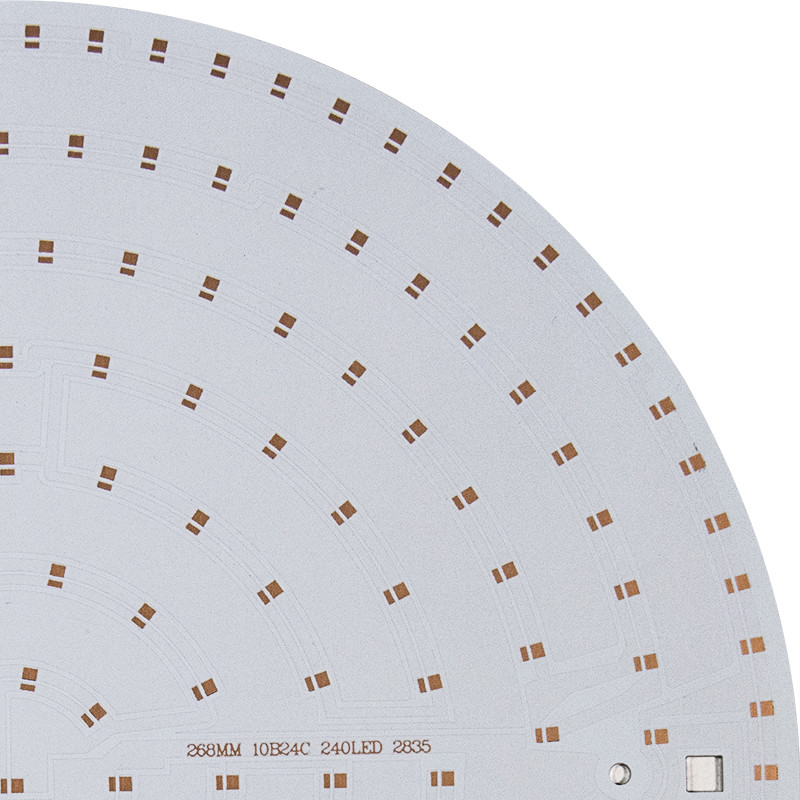

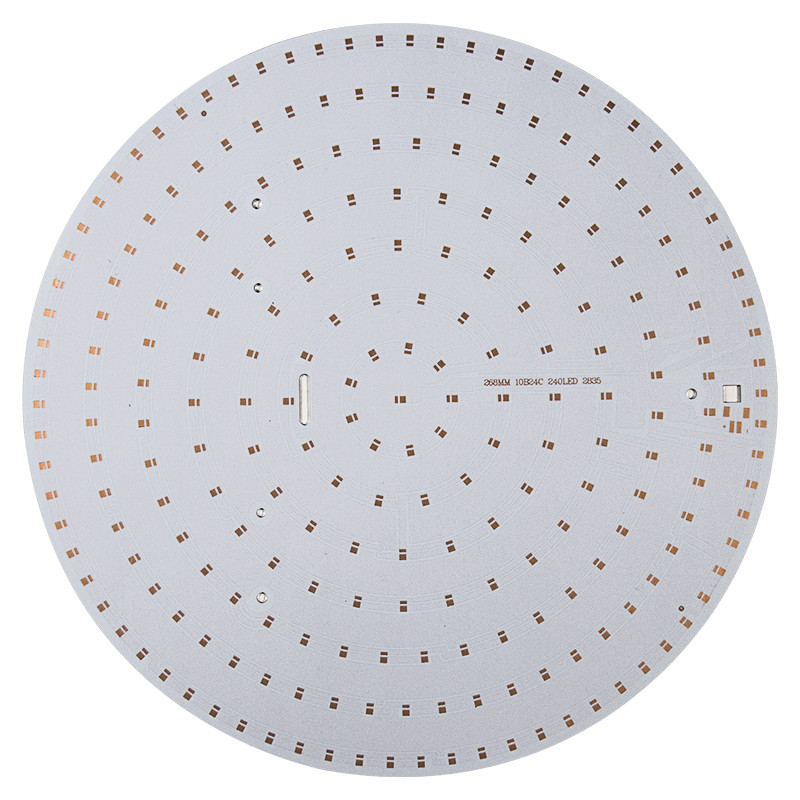

12W SMD 2835 Alüminyum LED PCB 94v0 Acil Işık Devre Kartı
OEM PCBA Üreticisi 12W led PCB kartı LED Aydınlatma Kartı
SMD LED PCB Kartı nedir?
SMD, Yüzey Montaj Cihazı anlamına gelir.Yüzeye montaj teknolojisi (SMT) neredeyse açık delik teknolojisinin yerini almıştır.Ancak, yüzeye monte edilemeyen bileşenler için hala açık delik teknolojisi kullanılmaktadır.Bu nedenle, Yüzey Montajlı LED PCB çok popüler
SMD'ler, doğrudan PCB üzerine yerleştirilebilen kompakt bileşenlerdir.Bileşenlerde uç olmadığından veya küçük uçlara sahip olabileceğinden deliğe gerek yoktur.Cihazın uçlarında bağlantı yapmak için kullanılan sadece küçük kontaklar vardır.Sonuç olarak, PCBA çok kompakttır.SMD'ler yeniden akış lehimleme kullanılarak lehimlenir.İlk olarak, lehim pastası çıplak tahtaya uygulanır.Daha sonra bileşenler alınır ve istenilen yere yerleştirilir.Son olarak, tahta bir yeniden akış fırınından geçirilir ve bileşenler herhangi bir güçlük çekmeden doğrudan monte edilir.
Bir SMD LED PCB kartı, delikli eşdeğerlerinden daha kompakt olan SMD LED'leri içerir.SMD LED'ler günümüzde yaygın olarak kullanılmaktadır.Bölgedeki aydınlık seviyesini artıran daha yüksek lümen çıkışı sağlarlar.Daha verimli ve daha parlaktırlar.SMD LED PCB kartlarının tercih edilmesinin nedeni budur.
|
Katman
|
1~64 Katman
|
|
Malzeme
|
FR4, CEM1, CEM3, Yükseklik TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, Alüminyum
|
|
Üretim kapasitesi
|
30000 ㎡/ay
|
|
tahta şekli
|
Dikdörtgen, Yuvarlak, Yuvalar, Kesikler, Karmaşık Düzensiz
|
|
tahta kesme
|
Kesme, V-Skor, Sekme Yönlendirmeli, Sayaç Batık
|
|
Tahta kalınlığı
|
0.2~8.0mm, Esnek 0.1-0.25mm
|
|
Bakır ağırlığı
|
0,5oZ~12oZ
|
|
Lehim maskesi
|
Çift taraflı Yeşil LPI, Kırmızı, Beyaz, Sarı, Mavi, Siyah, Mor vb.Lehim maskesi
|
|
ipek ekran
|
Beyaz, Sarı, Siyah vb. Çift Taraflı veya Tek Taraflı
|
|
Minimum çizgi genişliği/boşluğu
|
0.08mm/3mil
|
|
Maksimum tahta boyutları
|
25,6 inç*43.3 inç veya 650 mm*1100 mm
|
|
Min matkap deliği çapı
|
0.1mm
|
|
Min Lazer Matkap delik çapı
|
0,075 mm
|
|
Yüzey
|
HASL, ENIG, Daldırma Kalay, Daldırma Gümüş, OSP,ENEPIG vb.
|
|
Levha kalınlığı toleransı
|
± %10
|
|
Minimum yuva genişliği
|
0.12", 3.0mm veya 120mils
|
|
V-skor derinliği
|
Levha kalınlığının %20-25'i
|
|
PTH Et Kalınlığı
|
>0.025mm
|
|
PTH Delik Çapı Toleransı
|
±0.076mm
|
|
PTH Olmayan Delik Çapı Toleransı
|
±0.05mm
|
|
Delik Konumu Sapması
|
±0.076mm
|
|
lavabo delikleri
|
Evet
|
|
Kalite Standardı
|
IPC-A600F/MIL-STD-105D
|
|
Tasarım dosyası formatı
|
Gerber RS-274X, 274D, Eagle ve AutoCAD'S DXF,DWG
|
SSS:
S1.MOQ sınırlı var mı?
A: herhangi bir minimum sipariş miktarımız yok, kabul ettiğimiz minimum sipariş 1 adettir.
S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?
C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.
S3: Dosyalarım güvende mi?
C: Dosyalarınız tam bir güvenlik ve güvenlik içinde tutulur. Tüm süreç boyunca müşterilerimizin fikri mülkiyet haklarını koruruz. Müşterilerden gelen tüm belgeler asla üçüncü şahıslarla paylaşılmaz.
