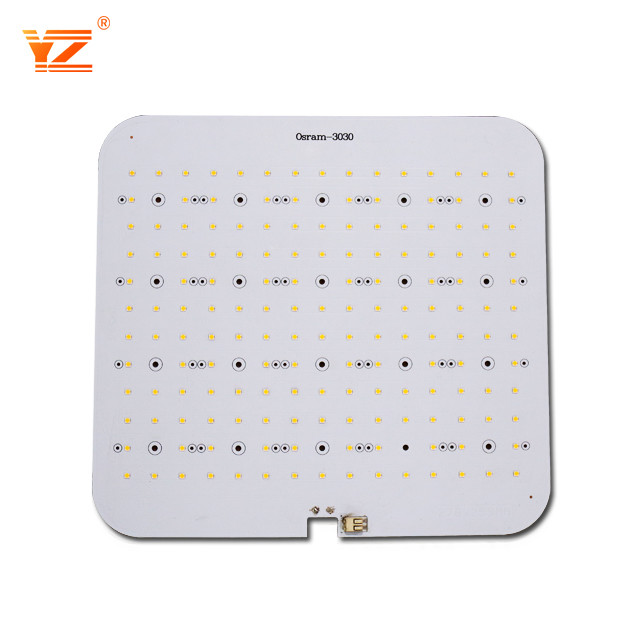

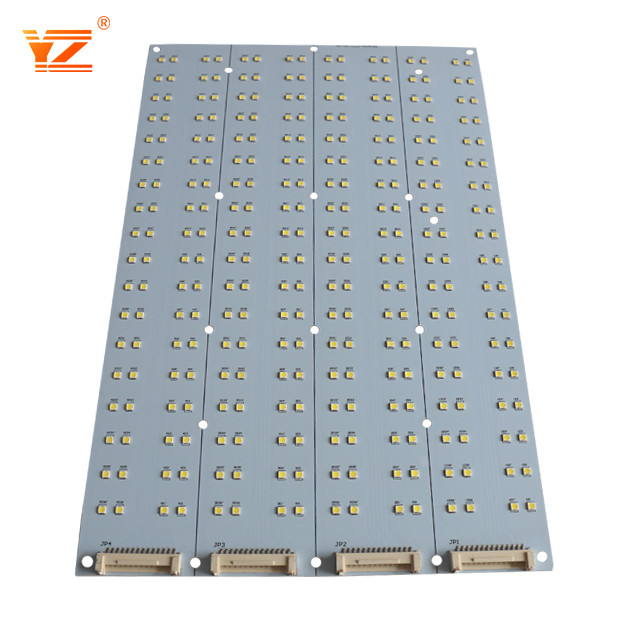

Beyaz Serigrafi 220v PCB Baskılı Devre Kartı Meclisi 5730 LED Cips
LED PCB Kurulu için OEM LED Alüminyum Devre 220v 5730 Led cips
Alüminyum PCB:
Alüminyum PCB, iyi ısı dağılımı işlevine sahip bir tür metal bazlı bakır kaplı laminattır.Genel olarak tek panel, devre katmanı (bakır folyo), yalıtım katmanı ve metal taban olmak üzere üç katmandan oluşur.Üst düzey kullanım için kullanılan çift paneller için de tasarlanmıştır, yapı devre katmanı, yalıtım katmanı, alüminyum taban, yalıtım katmanı, devre katmanıdır.Çok az uygulama, sıradan çok katmanlı levhaların yalıtım katmanı ve alüminyum taban ile yapıştırılmasıyla yapılabilen çok katmanlı levhalardır.
LED PCB, aynı zamanda baskılı devre kartının anlamı olan Alüminyum PCB'dir, ancak PCB'nin malzemesi alüminyum alaşımıdır.Geçmişte, PCB'nin malzemesi cam elyaftır, ancak LED'in ısısı daha büyük olduğundan, LED lambalar için kullanılan PCB genellikle ısıyı hızlı bir şekilde iletebilen alüminyum Substrattır.Diğer ekipman veya elektrikli cihazlar için kullanılan PCB, cam elyaf levhadır.
|
PCB Kapasitesi |
|
|
Temel malzeme |
FR-4, CEM-3, alüminyum |
|
Katmanlar |
1-22 katman |
|
Maksimum Panel |
1550mm*800mm |
|
Bakır Kalınlığı |
0,5 oz, 1 oz, 2 oz, 3 oz, 4 oz |
|
Dielektrik Kalınlık |
0,05 mm, 0,075 mm, 0,1 mm, 0,15 mm, 0,2 mm |
|
Kart Çekirdek Kalınlığı |
0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm ve 3,2 mm |
|
Tahta kalınlığı |
0,4 mm - 4,0 mm |
|
Kalınlık Toleransı |
+/-10% |
|
Alüminyum İşleme |
Delme, Kılavuz Çekme, Frezeleme, Yönlendirme, Kalıp Delme, Koparma sekmesi mevcut |
|
Min Delik |
0,2 mm |
|
Maksimum Çalışma Gerilimi |
2.5kVDC(0.075mm Dielektrik), 3.75kVDC (0.15mm Dielektrik) |
|
Min İz Genişliği |
0,2 mm (8 mil) |
|
Min Parça Boşluğu |
0,2 mm (8 mil) |
|
Min SMD Ped Aralığı |
0,2 mm (8 mil) |
|
Yüzey İşlem |
HASL kurşunsuz, Daldırma Altın, Daldırma Gümüş |
|
Lehim Maskesi Rengi |
Yeşil, Mavi vb |
|
Efsane Rengi |
Siyah, Beyaz vb |
|
e-test |
Evet |
|
sertifika |
UL / ROHS / ISO9001 |
PCB LED ışıkları, mükemmel enerji verimliliği, düşük maliyet ve maksimum tasarım esnekliği kombinasyonu sayesinde çok sayıda aydınlatma uygulamasına dahil edilebilir.Örnekler arasında Otomotiv farları, Havaalanı pist iniş ışıkları, Askeri saha uygulamalarında kullanılan aydınlatma, Sokak aydınlatması, Otoyol tünel aydınlatması, Fotovoltaik (güneş) aydınlatması, El fenerleri ve fenerler, Trafik ve sinyal aydınlatması, Hastane ameliyathanelerinde aydınlatma, Yüksek büyüme gösteren tesis aydınlatması ve diğerleri.
SSS:
S1. MOQ sınırlı var mı?
A: Herhangi bir minimum sipariş miktarımız yok, kabul ettiğimiz minimum sipariş 1 adettir..
S2. Kalitenizi kontrol etmek için nasıl numune alabilirim?
A: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
S3: PCB PCBA teklifi için ne gerekiyor?
A: Miktar, Gerber dosyası ve Teknik gereksinimler (malzeme, yüzey işleme, bakır kalınlığı, levha kalınlığı,...)
