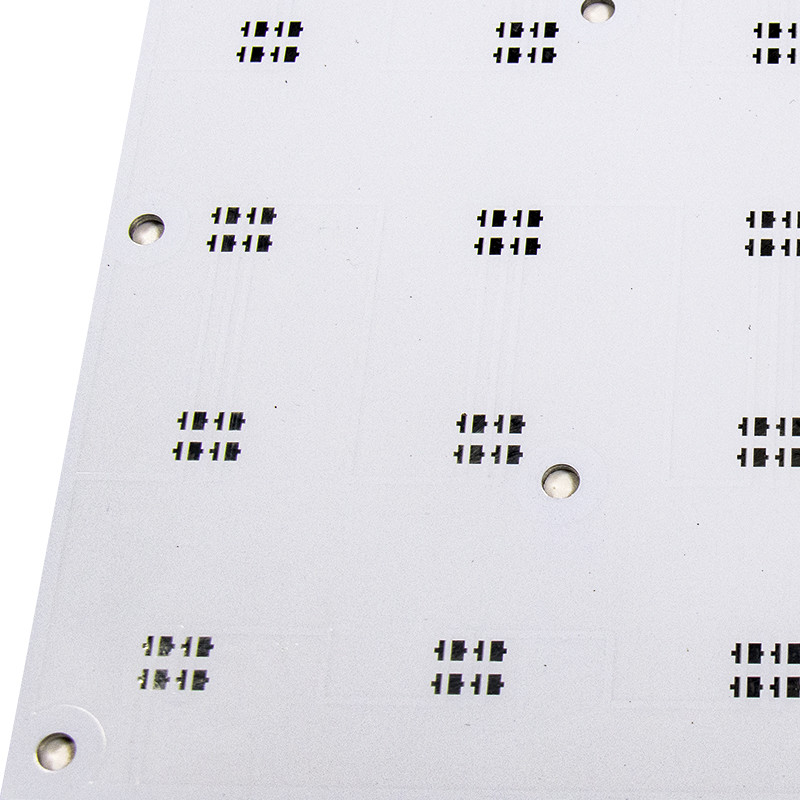

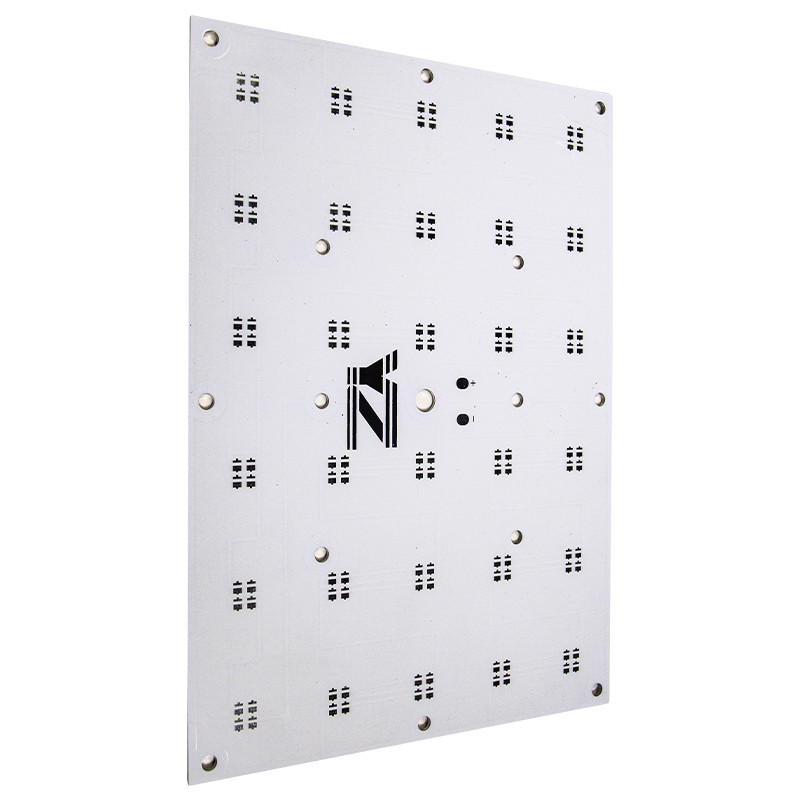

Led Ampul Işıkları İçin Özelleştirilmiş 3030 2835 Alüminyum PCB Kurulu
Mcpcb Alüminyum pcb devre modülleri ışık büyümek için led ampul ışıkları
Alüminyum PCB İmalatı: Alüminyum PCB Yapısı
Bakır kaplı laminat (CCL), alüminyum PCB yapısının temelidir.Alüminyum membran, alüminyum taban, dielektrik katman ve bakır folyodan oluşur.Aşağıdaki resimde bakır kaplı laminatın yapısını görebilirsiniz.
Bakır Folyo tabakası
Alüminyum CCL, diğer herhangi bir PCC CCL tipiyle aynı bakır folyo tabakasına sahiptir.Akımın amacı, büyük bir akım taşıma kapasitesi sağlamaktır.Bu nedenle, alüminyum PCB üretiminde kalın bir bakır devre seçmek iyi bir karardır.
Genellikle üretici 1oz ile 10oz arasındaki kalınlıkları tercih eder.Bakır folyonun arka tarafının farklı oksidasyon işlemlerinden geçmesi önemlidir.Tedavi kimyasalları da içerir.
Aynı şekilde ön yüz pirinç kaplama ve çinko kaplamadan geçmektedir.Ön işlemenin ana nedeni, alüminyum Baskılı Devre Kartının soyulma mukavemetini arttırmaktır.
Dielektrik Katman
Bir sonraki katman, dielektrik katmandır.Oluşan bir termal dielektrik malzemeden ödün verir.Bu malzeme düşük bir termal dirence sahiptir.Genel olarak, 50μm ila 200μm arasında değişen bir kalınlığa sahiptir.Kalınlık, Baskılı Devre Kartının tipine ve tüketicinin talebine bağlıdır.
Bu katman, alüminyum Baskılı Devre Kartı çekirdek teknolojisi gibi görünüyor.Anti-termal yaşlanma ile aynı işlevselliğe sahiptir.Ayrıca, mekanik stresin yanı sıra termal strese de dayanma kapasitesine sahiptir.
Alüminyum Taban Katmanı
Alüminyum taban tabakası dediğimizde aslında alüminyum alt tabakayı kastediyoruz.Bu alt tabaka, kartta bulunan tüm bileşenleri desteklemektedir.Bileşenleri panoya bağlar.Bu substratın yüksek derecede termal olarak iletken olması zorunludur.
Taban katmanı ayrıca kesme, delme ve delme gibi farklı mekanik işlemler için uygun olmalıdır.
Baz Membran
Alüminyum taban, PCB'nin alüminyum yüzeyinin korunmasında önemli bir rol oynar.Yüzeyin aşındırma ve kazımaya karşı güvenli olmasını sağlar.İki ana tip baz membranı vardır, birincisi normal ve ikincisi anti-yüksek sıcaklık.
Sıradan membran genellikle 120°C'nin altındaki sıcaklığa dayanır.Aksine, anti-yüksek sıcaklık 250°C'ye kadar dayanabilir.
Anti-yüksek tip, sıcak hava lehim tesviyesi için en iyi seçimdir.
|
PCBA Yetenekleri |
|
|
Anahtar teslimi PCBA |
PCB+bileşenleri tedarik+montaj+paket |
|
Montaj detayları |
SMT ve Thru-hole, ISO SMT ve DIP hatları |
|
Kurşun zamanı |
Prototip: 15 iş günü.Toplu sipariş: 20~25 iş günü |
|
Ürünler üzerinde test |
Uçan Prob Testi, X-ray Muayenesi, AOI Testi, Fonksiyonel test |
|
Miktar |
Minimum miktar: 1 adet.Prototip, küçük sipariş, toplu sipariş, her şey yolunda |
|
Gerekli dosyalar |
PCB: Gerber dosyaları (CAM, PCB, PCBDOC) |
|
Bileşenler: Malzeme Listesi (BOM listesi) |
|
|
Montaj: Pick-N-Place dosyası |
|
|
PCB Panel Boyutu |
Min boyutu: 0.25*0.25 inç (6*6mm) |
|
Maksimum boyut: 20*20 inç(500*500mm) |
|
|
PCB Lehim Tipi |
Suda Çözünür Lehim Pastası, RoHS kurşunsuz |
|
Bileşen ayrıntıları |
0201 boyutuna kadar pasif |
|
BGA ve VFBGA |
|
|
Kurşunsuz Talaş Taşıyıcılar/CSP |
|
|
Çift taraflı SMT Montajı |
|
|
0.8mils'e kadar İnce Aralık |
|
|
BGA Tamir ve Reball |
|
|
Parça Çıkarma ve Değiştirme |
|
|
bileşen paketi |
Kesilmiş Bant, Tüp, Makaralar, Gevşek Parçalar |
|
PCB montaj süreci |
Delme ----- Maruz Kalma ----- Kaplama ----- Dağlama ve Sıyırma ----- Delme ----- Elektrik Testi ----- SMT ----- Dalga |
SSS:
S1. PCB PCBA teklifi için ne gereklidir?
A: PCB: Miktar, Gerber dosyası ve Teknik gereksinimler (malzeme, yüzey işleme, bakır kalınlığı, levha kalınlığı,...)
S2. Kalitenizi kontrol etmek için nasıl numune alabilirim?
A: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
S3: Teslim süresi ne kadardır?
A: numuneler için 5-7 iş günü sürecektir;toplu siparişler için 10-15 kelime günü sürecektir.
