Yüksek Sıcaklığa Dayanıklı Çok Katmanlı FR4 PCB Kartı
1 PARÇA
MOQ
büyük.img.alt
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Çin
Marka adı: Yizhuo
Sertifika: UL,CE,ROHS
Model numarası: FR4 PCB kartı 07
Vurgulamak:

Çok Katmanlı FR4 PCB Kartı

,

Yüksek Sıcaklığa Dayanıklı FR4 PCB Kartı

,

Çok Katmanlı FR4 Devre Kartı

Ödeme & teslimat koşulları
Ambalaj bilgileri: Vakum Paketi
Teslim süresi: 10-12 iş günü
Ödeme koşulları: T/T
Yetenek temini: 120000 m2/ayda
Teknik Özellikler
Temel malzeme: Çok katmanlı PCB
Renk: Siyah Beyaz Kırmızı Yeşil Mor
Katman: 1-24 Katmanlar
Bakır Ağırlık: 1-12oz
Yüzey işleme: OSP, Daldırma Altın, Daldırma Kalay
PCBA testi: Fly-probe, %100 AOI testi, %100 ET testiAOI , X-RAY ,ICT ve fonksiyon testi
Ürün Açıklaması

Çok katmanlı PCB Elektronik devre kartı üreticisi FR4 PCB Kartı



Baskılı Devre Kartı PCB Çift Taraflı FR4 PCB



FR4 Çok Katmanlı PCB Giriş:



FR-4, baskılı devre kartları (PCB'ler) için yaygın bir malzemedir.İnce bir bakır folyo tabakası tipik olarak bir FR-4 cam epoksi panelin bir veya iki tarafına lamine edilir.Bunlara genellikle bakır kaplı laminatlar denir.Bakır kalınlığı veya bakır ağırlığı değişebilir ve bu nedenle ayrıca belirtilir.

FR4, aşırı sıcaklık ortamlarına uygun baskılı devre kartı malzemeleri içerir.Yüksek termal yüklere maruz kalan veya 130 santigrat derece aralığında çalışan ürünler FR4 malzeme ile iyidir.Bazı yüksek güç yoğunluklu tasarımlarla çalışıyorsanız, tek cevap FR4 malzemeden yapılmış yüksek sıcaklıklı bir PCB'dir.



Kalem Kabiliyet
Temel malzeme FR-4 / Yüksek TG FR-4
Katmanlar 1-22
İşlenmiş iç/dış bakır kalınlığı 1-6oz
Bitmiş tahta kalınlığı 0.2-7.0mm
Min delik boyutu

Mekanik delik: 0.15mm

Lazer deliği: 0.1mm

Kontrollü Empedans +/-5%
Viyaları takma özelliği 0,2-0,8 mm
anahat profili Yönlendirme/ V-kesim/ Köprü/ Damga deliği
Yüzey işleme HASL, HASL kurşunsuz, Daldırma Altın, Daldırma Kalay, OSP…



Baskılı devre kartlarının üretiminde FR4 malzemelerinin kullanılmasının bazı faydaları aşağıdakileri içerir:

  • FR4 en düşük maliyetli malzemelerden biridir
  • FR4, elektrik yalıtımına katkıda bulunan bir faktör olan yüksek dielektrik mukavemetine sahiptir
  • FR4 malzemesi, mukavemet-ağırlık oranına sahip olmasının yanı sıra hafiftir.
  • FR4, bağıl sıcaklıkta da yüksek neme dayanıklıdır
  • Bu malzeme ayrıca mükemmel elektrik kaybı özelliklerine sahiptir.
  • FR4, diğer malzemelerden farklı olarak suyu emmez, bu da onu birçok denizcilik baskılı devre kartı uygulaması için ideal hale getirir.
  • FR4 malzemesi ayrıca açık yeşil ila sarı renktedir, bu da onu neredeyse tüm uygulamalar için mükemmel kılar

FR4 malzemesi, en yaygın olarak kullanılan baskılı devre kartı alt tabakalarından biridir ve Çin'deki en popüler ve yaygın malzemedir.Çin'deki PCB tasarımcılarının çoğu, onunla ilişkili sayısız avantaja dayanarak bu malzemeyi kullanmayı tercih ediyor.

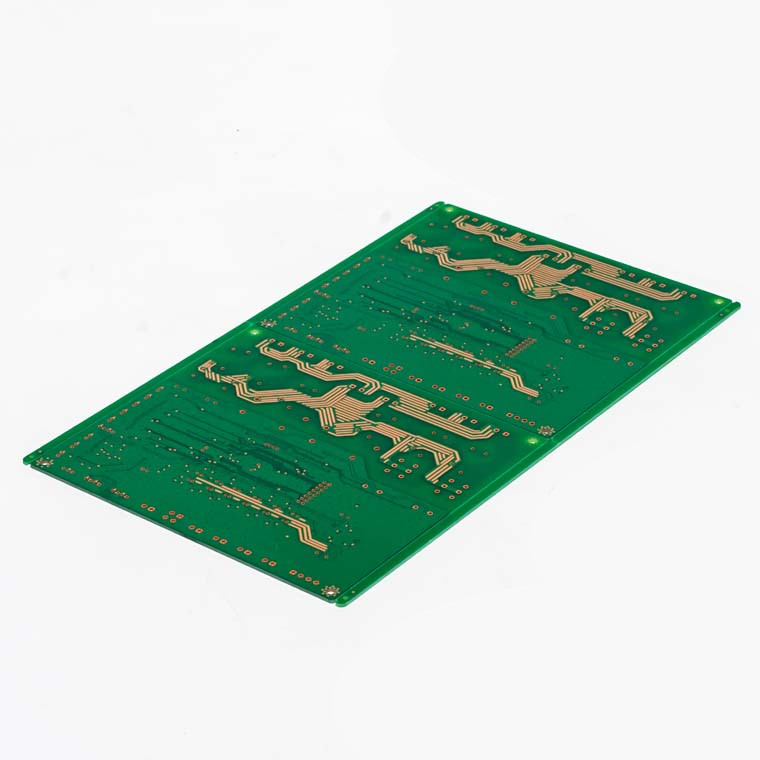

Yüksek Sıcaklığa Dayanıklı Çok Katmanlı FR4 PCB Kartı 0

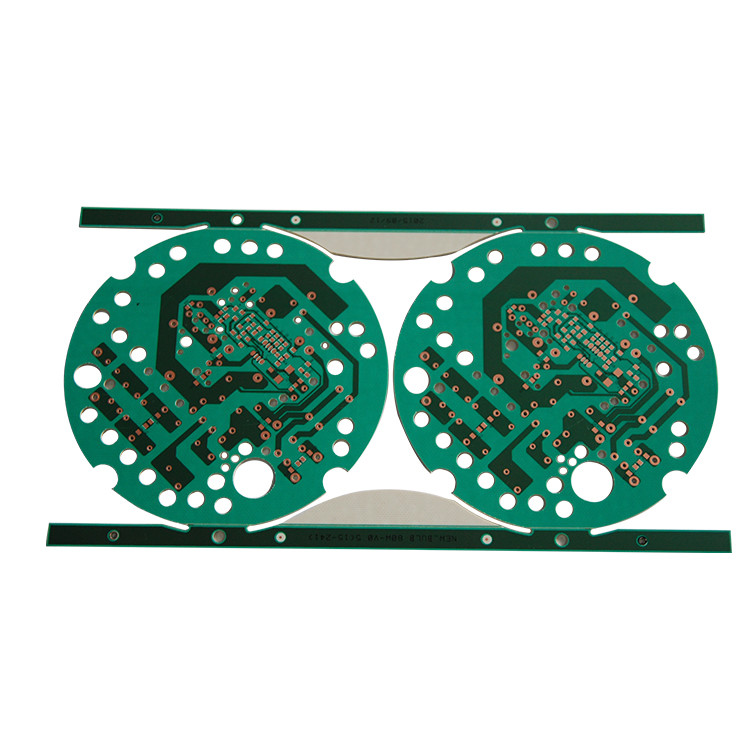

Yüksek Sıcaklığa Dayanıklı Çok Katmanlı FR4 PCB Kartı 1



Shenzhen Yizhuo Elektronik Co, Ltd2012 yılında kurulmuştur, Fabrika alanımız 5.000 metrekareden fazladır.100'den fazla işçi ve 20 çalışanımız var. Alüminyum PCB ve FR4 PCB üreticisiyiz, ürünlerimiz aydınlatma, Elektronik, Yeni Enerji, Tıbbi bakım, Otomotiv ve Diğer sektörlerde yaygın olarak kullanılmaktadır. PCB üretim kapasitemiz 120000 m2'ye ulaşabilir. /her ay .


Fabrikamız ISO 9001:2015 sistemini geçmiş olup CE, ROHS, UL sertifikasına sahiptir.Üretim kapasitemize ve Ar-Ge ekibimize dayanarak, müşterilerimiz için ODM veya OEM hizmeti verebiliriz.Ürünlerimiz dünya çapında iyi satıyor.


Bize soruşturma göndermek hoş geldiniz!



Yüksek Sıcaklığa Dayanıklı Çok Katmanlı FR4 PCB Kartı 2





Tek noktadan servis:
1. PCB Kopyası
2. şematik diyagramınıza göre PCB çizimi / tasarımı
3. PCB üretimi
4. Bileşen kaynağı
5. PCB Montajı
6. PCBA %100 testi






SSS:

S1.Hangi hizmeti sağlayabilirsiniz?
C: 2012'den beri OEM PCB ve PCBA üreticisiyiz, RD PCB üretimi, SMT ve montaj PCBA dahil olmak üzere tek elden çözüm sağlayabiliriz.
S2.Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.

S3.ne gerek vard FR4 PCB yapmak için?

C: Gerber dosyanız (RS-274-X) veya pcbdoc veya brd dosyası gibi tasarım dosyası, en az 1 matkap dosyası ve 1 anahat katmanı içermesi gerekenler.
