FR4 Çift Taraflı Pcb PCBA Baskılı Devre Kartı Montajı Tedarikçisi
"FR", "alev geciktirici" anlamına gelir ve uygun bir laboratuvarda Bölüm 8'de UL 94, Dikey Alev testi yapılmadıkça malzemenin UL94V-0 standardına uygun olduğunu göstermez.FR-4 adı NEMA tarafından 1968'de oluşturuldu.
FR-4 cam epoksi, iyi mukavemet/ağırlık oranlarına sahip, popüler ve çok yönlü bir yüksek basınçlı termoset plastik laminat kalitesidir.Sıfıra yakın su absorpsiyonu ile FR-4, en yaygın olarak önemli mekanik mukavemete sahip bir elektrik yalıtkanı olarak kullanılır.Malzemenin hem kuru hem de nemli koşullarda yüksek mekanik değerlerini ve elektriksel yalıtım özelliklerini koruduğu bilinmektedir.Bu nitelikler, iyi imalat özellikleriyle birlikte, çok çeşitli elektrik ve mekanik uygulamalar için bu kaliteye fayda sağlar.

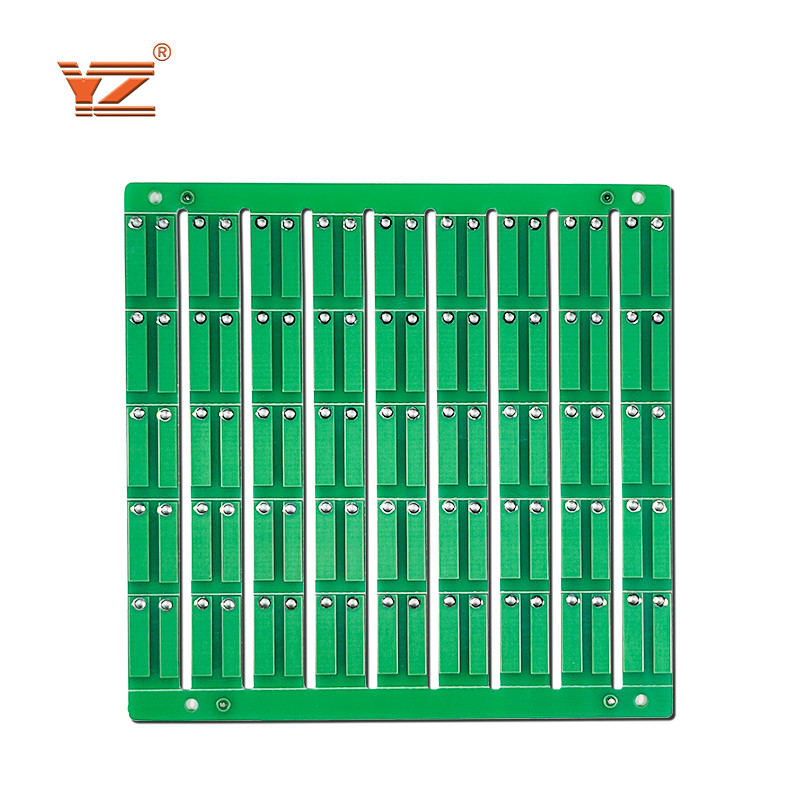

FR4 PCB, FR4 laminatlar kullanan baskılı devre kartlarıdır.Çoğu PCB, FR4'ten (Alev Geciktirici seviye 4) yapılmıştır.
FR-4 Proses yeteneği
|
|
Kalem
|
Zanaat Yeteneği
|
Yüzey
|
HASL, Daldırma Altın, Altın Kaplama, OSP, Daldırma Kalay, vb
|
Katman
|
1-32 katman
|
Min. Çizgi Genişliği
|
4milyon
|
Min. Satır Boşluğu
|
4milyon
|
Ped ile Ped arasındaki Min.Space
|
3milyon
|
Min.Delik Çapı
|
0.20mm
|
Min. Yapıştırma Pedi Çapı
|
0.20mm
|
Maks. Delme Deliği ve Levha Kalınlığı Oranı
|
1:10
|
Bitiş Kurulu Max.Size
|
23 inç * 35 inç
|
Finiş Kurulu Kalınlığı Aralığı
|
0.21-3.2mm
|
Minimum Lehim Maskesi Kalınlığı
|
10um
|
Lehim maskesi
|
Yeşil, Sarı, Siyah, Beyaz, Kırmızı, şeffaf ışığa duyarlı lehim maskesi, Sökülebilir lehim maskesi
|
Kimliklerin Min. Doğru Genişliği
|
4milyon
|
Kimliklerin Min. Yüksekliği
|
25mil
|
Serigrafi rengi
|
Beyaz, Sarı, Siyah
|
Tarih Dosya Biçimi
|
Gerber dosyası ve Sondaj dosyası,Rapor serisi,PADS 2000 serisi,powerpcb serisi,ODB++
|
e-test
|
%100 E-Test: Yüksek Gerilim Testi
|
PCB için malzeme
|
Yüksek TG Malzemesi: Yüksek Frekanslı ROGERS,TEFLON,TADONIC,ARLON(Haloger içermeyen Malzeme)
|
e-test
|
Empedans Testi, Direnç Testi, Mikroseksiyon vb.
|
Özel Teknolojik Gereklilik
|
Kör ve Gömülü Vias ve Yüksek Kalınlıkta Bakır
|
FR4 baskılı devre kartları ayrıca aşağıdaki nedenlerden dolayı popülerlik kazanmıştır:
Tüm bu özellikler onu çeşitli ortamlarda uygun hale getirir.
Shenzhen Yizhuo Electronics Co., Ltd. ISO9001: 2015 uluslararası kalite yönetim sistemi sertifikasına sahip ulusal bir yüksek teknoloji kuruluştur.CE, ROHS, UL sertifikamız var.2012 yılında kurulmuş ve fabrika alanı 6.000 metrekareden fazla, 131 çalışan ve iki vardiyadan oluşmaktadır.Alüminyum PCB'ler, FR4 PCB'ler, LED PCBA ve diğer ilgili ürünleri üretme kapasitesine sahibiz.Ayrıca PCB tasarım hizmetleri için PCB tasarımı, PCB montajı ve LED SMT kart işleme gibi hizmetler sunuyoruz.Ürünler, aydınlatma, elektronik, iletişim, otomotiv ve ısı dağılımı gerektiren diğer sektörlerde yaygın olarak kullanılmaktadır.Profesyonellerimiz, müşterilerimizin özel gereksinimlerini anlamak için yakın işbirliği içinde çalışır.Kalite test ünitemizde her bir ürünü titizlikle test ederek uluslararası kalite standartlarına uygun hale getiriyoruz.Müşterilerimiz için ODM veya OEM tek elden hizmet yapabiliriz.
'Son teknoloji' bir altyapı temeli ve hevesli ve yetenekli profesyonellerden oluşan bir ekip tarafından destekleniyoruz.iyi gelişmiş altyapı tabanımızı tedarik, tasarım, üretim, kalite testi, Ar-Ge, satış pazarlaması, depolama paketleme ve daha fazlası gibi çeşitli birimlere ayırdık.Bu, büyük ölçekli müşteri siparişlerini karşılamak için müşterilerimize lider piyasa fiyatlarında ve en son makine ve yenilikçi teknoloji ile donatılmış tamamen hatasız ürün sunmamızı kolaylaştırır.10 yılı aşkın ortalama endüstri deneyimine sahip üst düzey bir yönetim ekibi ve Ar-Ge tasarım ekibi ile ürünlerimiz dünya çapında iyi satmaktadır.
Servisimiz:
* PCB ve PCBA OEM/ODM Hizmeti
* Elektronik Devre kartı Tek elden hizmetler
* İki Yıl Ürün Garantisi
* Ürünler hem işlevsellik hem de kozmetik olarak %100 kalite kontrolünden geçirilmiştir.
SSS:
S1.Hangi hizmeti sağlayabilirsiniz?
C: 2012'den beri OEM PCB ve PCBA üreticisiyiz, RD PCB üretimi, SMT ve montaj PCBA dahil olmak üzere tek elden çözüm sağlayabiliriz.
S2.Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
S3.Kurşun zamanı ne kadardır?
A:Numuneler için 5-7 iş günü sürecektir;toplu siparişler için 10-15 iş günü sürecektir.
