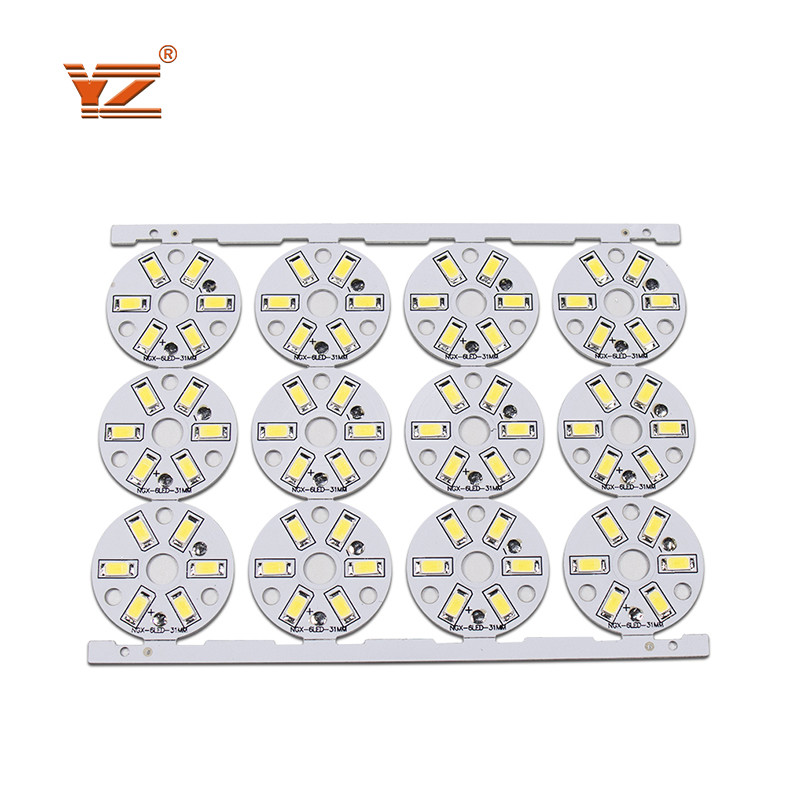

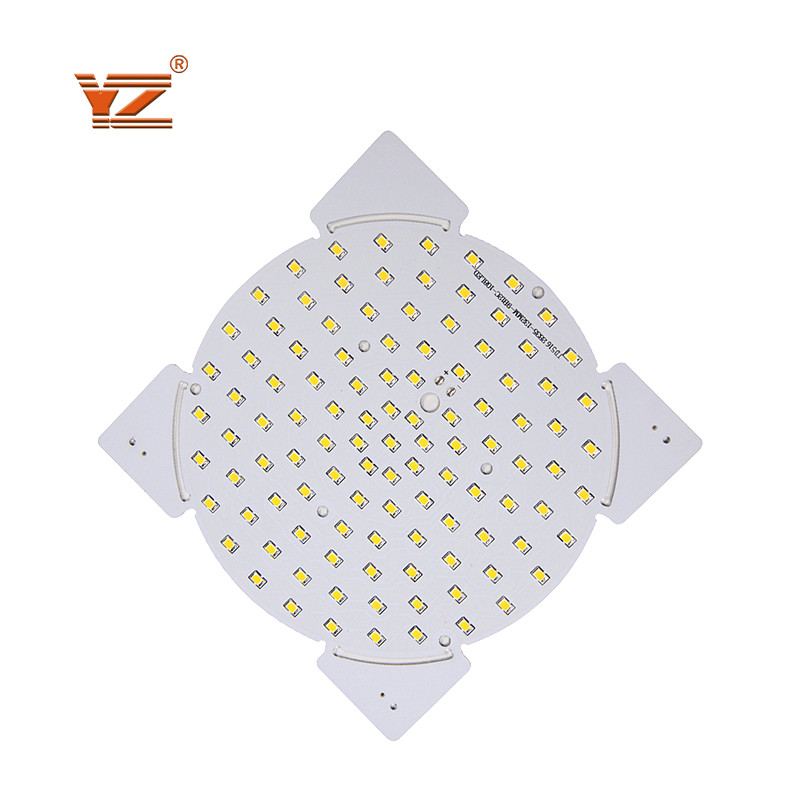

LED PCBA Alüminyum PCB kartı led ışık devre led modülü
Shenzhen Yizhuo Electronics Co., Ltd., ISO9001: 2015 uluslararası kalite yönetim sistemi sertifikalı ulusal bir yüksek teknoloji kuruluştur.CE, ROHS, UL sertifikamız var.2012 yılında kurulmuş ve fabrika alanı 6.000 metrekareden fazla, 120 çalışan ve iki vardiyadan oluşmaktadır.Alüminyum PCB'ler, FR4 PCB'ler, LED PCBA ve diğer ilgili ürünleri üretme kapasitesine sahibiz.Ayrıca PCB tasarım hizmetleri için PCB tasarımı, PCB montajı ve LED SMT kart işleme gibi hizmetler sunuyoruz.Ürünler, aydınlatma, elektronik, iletişim, otomotiv ve ısı dağılımı gerektiren diğer sektörlerde yaygın olarak kullanılmaktadır.
|
Katman
|
1~64 Katman
|
|
Malzeme
|
FR4, CEM1, CEM3, Alüminyum
|
|
Üretim kapasitesi
|
30000 ㎡/ay
|
|
tahta şekli
|
Dikdörtgen, Yuvarlak, Yuvalar, Kesikler, Karmaşık Düzensiz
|
|
tahta kesme
|
Kesme, V-Skor, Sekme Yönlendirmeli, Sayaç Batık
|
|
Tahta kalınlığı
|
0.2~8.0mm, Esnek 0.1-0.25mm
|
|
Bakır ağırlığı
|
0,5oZ~12oZ
|
|
Lehim maskesi
|
Çift taraflı Yeşil LPI, Kırmızı, Beyaz, Sarı, Mavi, Siyah, Mor vb.Lehim maskesi
|
|
ipek ekran
|
Beyaz, Sarı, Siyah vb. Çift Taraflı veya Tek Taraflı
|
|
Minimum çizgi genişliği/boşluğu
|
0.08mm/3mil
|
|
Maksimum tahta boyutları
|
25,6 inç*43.3 inç veya 650 mm*1100 mm
|
|
Min matkap deliği çapı
|
0.1mm
|
|
Min Lazer Matkap delik çapı
|
0,075 mm
|
|
Yüzey
|
HASL, ENIG, Daldırma Kalay, Daldırma Gümüş, OSP,ENEPIG vb.
|
|
Levha kalınlığı toleransı
|
± %10
|
|
Minimum yuva genişliği
|
0.12", 3.0mm veya 120mils
|
|
V-skor derinliği
|
Levha kalınlığının %20-25'i
|
|
PTH Et Kalınlığı
|
>0.025mm
|
|
PTH Delik Çapı Toleransı
|
±0.076mm
|
|
PTH Olmayan Delik Çapı Toleransı
|
±0.05mm
|
|
Delik Konumu Sapması
|
±0.076mm
|
|
lavabo delikleri
|
Evet
|
|
Kalite Standardı
|
IPC-A600F/MIL-STD-105D
|
|
Tasarım dosyası formatı
|
Gerber RS-274X, 274D, Eagle ve AutoCAD'S DXF,DWG
|
PCB yeteneği ve hizmetleri:
1. Tek taraflı, çift taraflı ve çok katmanlı PCB (30 katmana kadar)
2. Esnek PCB (10 katmana kadar)
3. CEM-1, CEM-3 FR-4, Alüminyum esaslı malzeme.
4. HAL, HAL kurşunsuz, Daldırma Altın/Gümüş/Kalay, Sert Altın, OSP yüzey işleme.
5. Baskılı Devre Kartları 94V0 uyumludur ve IPC610 Sınıf 2 uluslararası PCB standardına uygundur.
6. Miktarlar prototipten seri üretime kadar değişir.
7. %100 E-Test
SSS:
S1.MOQ sınırlı var mı?
C: Sınırlı bir MOQ'umuz yok, kabul ettiğimiz minimum sipariş 1 adettir.
S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?
C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.
S3: Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
