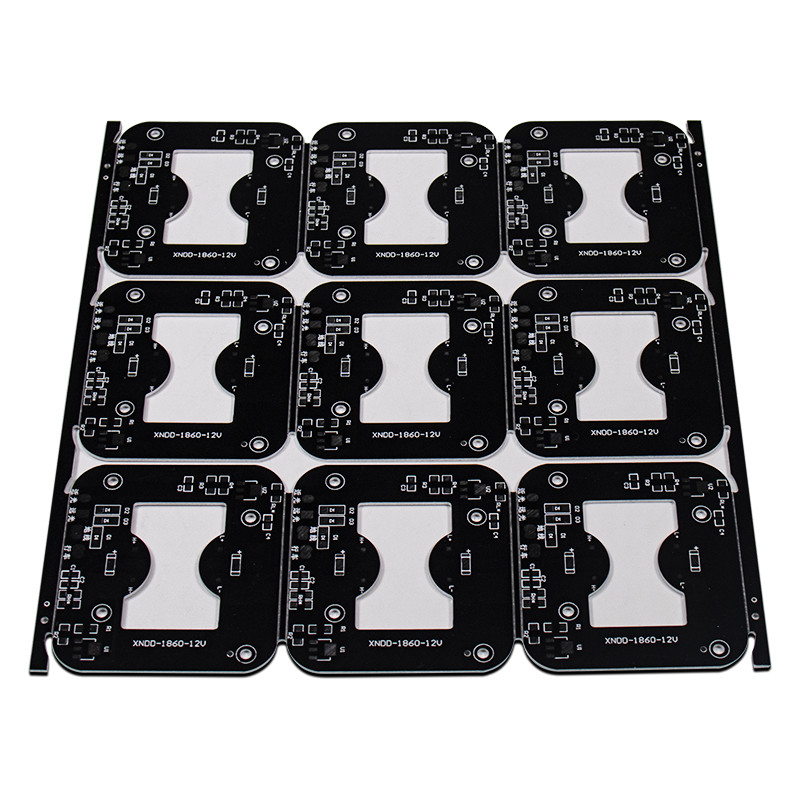

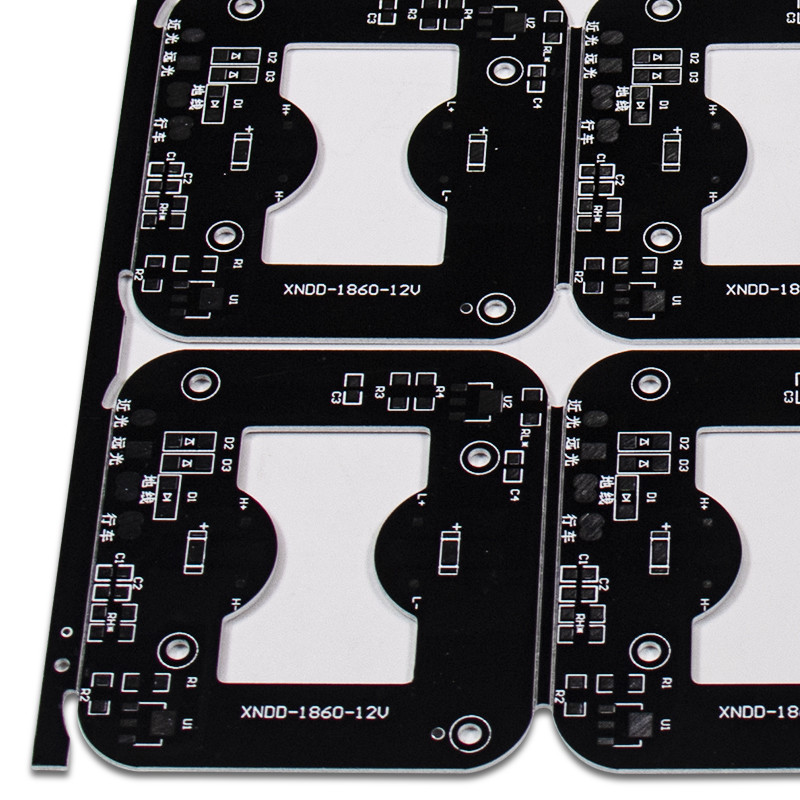

Pcb Led kurulu invertör baskılı devre kartı düzeni ve tasarımı
LED'ler yüzeye montajlı ve kurşunlu paketlerde mevcuttur.Yüzeye montaj cihazları (SMD) küçük ve düşük profilli olduğundan, çok cihazlı uygulamalar için ilk tercihtir.
SMD LED montajı, yüksek düzeyde üretim becerisi gerektirir.Üreticiler LED devrelerine ve devre kartına uygun olmalıdır küçük bir PCB üzerinde aksesuarlar.Bu nedenle LED aydınlatma panosu üretimi, toplama ve yerleştirme ekipmanı gerektirir.
İşlem, PCB üzerindeki lehim pedlerine lehim pastasının basılmasını içerir.Bir sonraki adım, lehim pedlerine yüzeye monte LED'ler yerleştirmektir.Daha sonra bir lehim eklemi oluşturmak için ısı uygulanır.
LED bileşeninin yerleşim doğruluğu önemlidir.Ayrıca lehim pastası düz ve belirli bir kalınlıkta olmalıdır.LED cihazına zarar vermemek için uygulanan ısının kontrolü çok önemlidir.
1.Temel Malzeme
|
FR-4 /Alüminyum /CEM-1
|
2. Katmanlar
|
1-40
|
3. Bitmiş iç/dış bakır kalınlığı
|
1-6oz
|
4. Bitmiş tahta kalınlığı
|
0.2-7.0mm
|
5.Min delik boyutu
|
Mekanik delik: 0.15 mm Lazer deliği: 0.1 mm
|
6.Kontrollü Empedans
|
+/-%5
|
7. Viyaları takma özelliği
|
0,2-0,8 mm
|
8. Anahat profili
|
Yön/ V-kesim/ Köprü/ Damga deliği
|
9. Yüzey işleme
|
HASL, HASL kurşunsuz, Daldırma Altın, Daldırma Kalay, Daldırma Gümüş, Sert altın, Flaş altın, OPS...
|
LED PCB'lerin geleneksel aydınlatmaya göre birçok avantajı vardır.Bunlar şunları içerir:
İlginç aydınlatma efektleri oluşturmak için aydınlatma panolarını şekillendirebilir ve LED'lerin rengini değiştirebilirsiniz.
Alüminyum taban, iyi bir termal dağılım işlevine sahiptir.LED çok fazla ısı üreteceğinden, LED lamba için baskılı devre kartı genellikle alüminyum alt tabakadır.
1. Ses ekipmanları: giriş ve çıkış yükselticileri, dengeli yükselticiler, ses yükselticileri, ön yükselticiler, güç yükselticileri vb.
2. Güç kaynağı ekipmanları: sabitleyici, saç kremi, DC-AC adaptörü vb.
3. Haberleşme elektronik ekipmanları: yüksek frekanslı yükselteçler, filtre elektrik devresi.
4. Ofis otomatik ekipmanları: motor sürücüsü vb.
5. Bilgisayar: güç kaynağı aygıtı, disket sürücüsü, anakart vb.
6. Güç modülleri: invertörler, katı röleler, doğrultucu köprüler vb.
7. Elektronik kontrol: röleler, transistör tabanı, devredeki çeşitli bileşenler.
8. Anahtarlar, mikrodalga: radyatör, yarı iletken cihazlar, ısı yalıtımı ve motor kontrolörü.
9. Endüstriyel araçlar: ateşleme, voltaj regülatörü, otomatik güvenlik kontrol sistemi, aydınlatma dönüştürme sistemi.
10. LED Ekran (iki mod: LED ekran; LED ışık kaynağı ile ekran)
11. Aydınlatma: Enerji tasarruflu lambaların tanıtımıyla, piyasa tarafından çeşitli enerji tasarruflu LED ışıklar memnuniyetle karşılanmaktadır, bu nedenle LED ışıklar için alüminyum alt tabakalar büyük ölçekli uygulamalara sahiptir.
Shenzhen Yizhuo Electronics Co., Ltd.ISO9001: 2015 uluslararası kalite yönetim sistemi sertifikasına sahip ulusal bir yüksek teknoloji kuruluştur.CE, ROHS, UL sertifikamız var.2012 yılında kurulmuş ve fabrika alanı 6.000 metrekareden fazla, 120 çalışan ve iki vardiyadan oluşmaktadır.Alüminyum PCB'ler, FR4 PCB'ler, LED PCBA ve diğer ilgili ürünleri üretme kapasitesine sahibiz.Ayrıca PCB tasarım hizmetleri için PCB tasarımı, PCB montajı ve LED SMT kart işleme gibi hizmetler sunuyoruz.Ürünler, aydınlatma, elektronik, iletişim, otomotiv ve ısı dağılımı gerektiren diğer sektörlerde yaygın olarak kullanılmaktadır.Profesyonellerimiz, müşterilerimizin özel gereksinimlerini anlamak için yakın işbirliği içinde çalışır.Kalite test ünitemizde her bir ürünü titizlikle test ederek uluslararası kalite standartlarına uygun hale getiriyoruz.Müşterilerimiz için ODM veya OEM tek elden hizmet yapabiliriz.
SSS:
S1.Logomu ürüne yazdırmak tamam mı?
A:Evet.Lütfen üretimimizden önce bizi resmi olarak bilgilendirin ve öncelikle numunemize göre tasarımı onaylayın.
S2:Ürünler için garanti veriyor musunuz?
A:Evet, ürünlerimize 2 yıl garanti veriyoruz..
S3:Ürünümüz sevkiyat öncesi test edilecek mi?
A:Evet, bize test yöntemlerini sağlarsanız İşlev Devresi Testi sağlayabiliriz.
