AC175V AC265V DOB Tek Katmanlı PCB Tasarım Serigrafi HASL Kurşunsuz

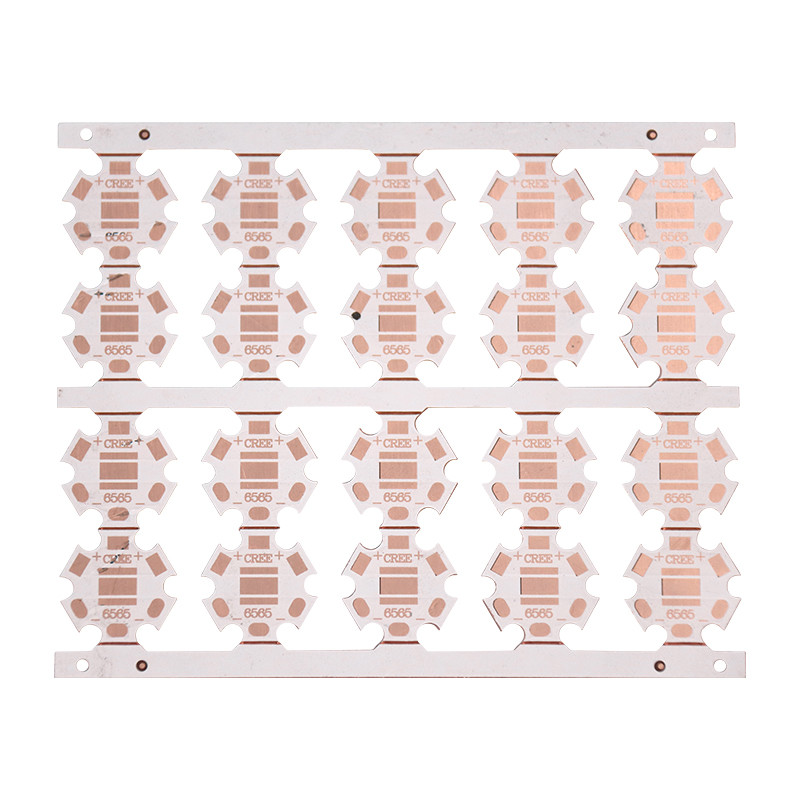

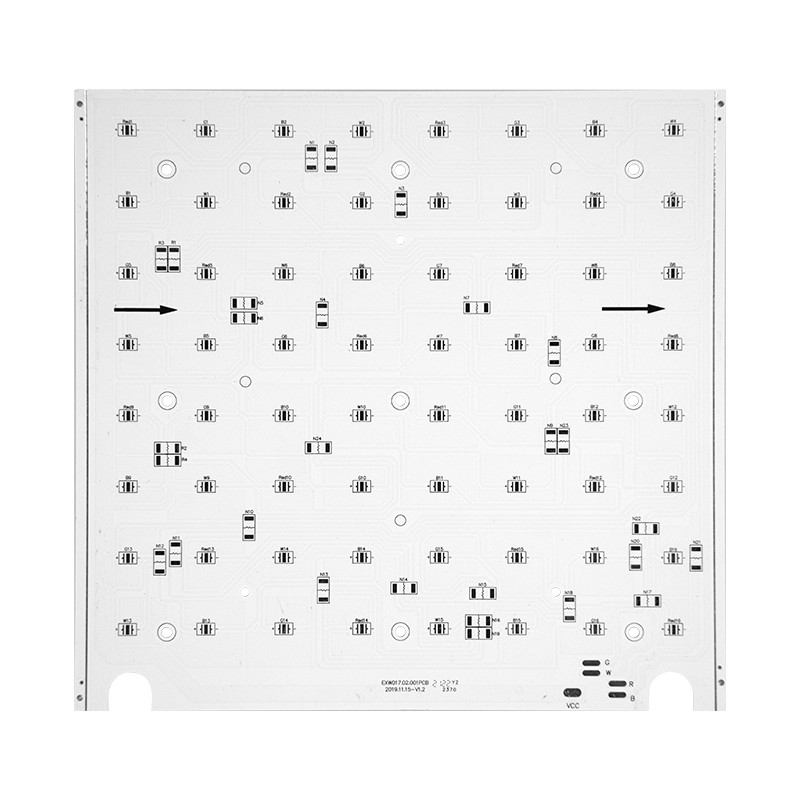

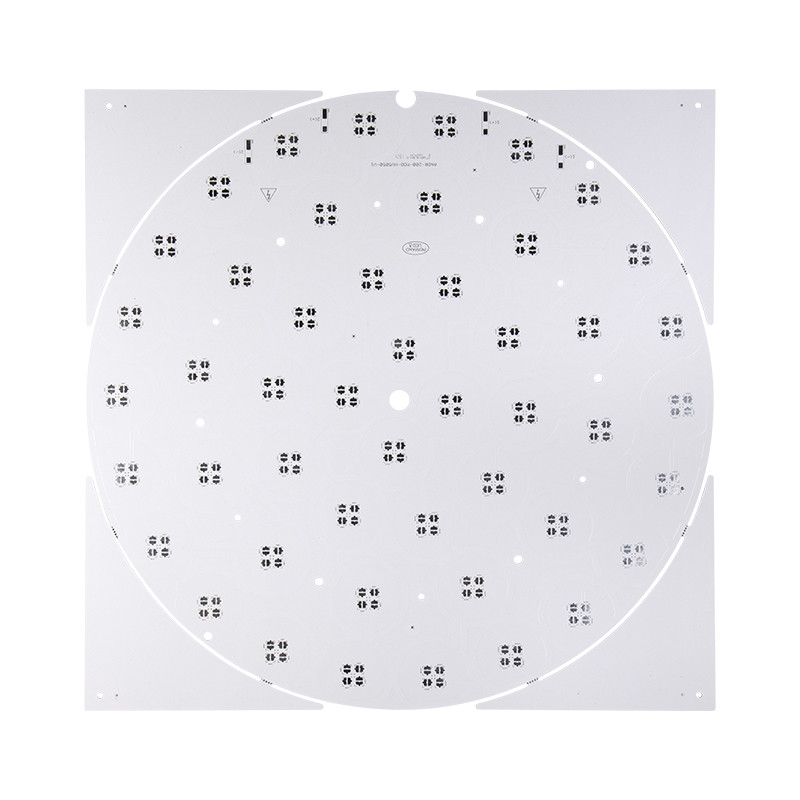

Pcb tasarımı AC175V-265V led tek taraflı DOB alüminyum pcb devre kartı
|
Şap tahtası tipi |
tek tahta, |
|
Kaplama Kalınlığı |
0,4 mm ----- 3,0 mm |
|
Bakır Kalınlığı |
1 OZ--6 OZ |
|
Min.İz Genişliği ve Satır Aralığı |
0.15mm |
|
En büyük boyut |
120cm*60cm |
|
Yüzey işleme tipi |
OSP.HASL, Daldırma Altın, Daldırma Kalay (kurşunsuz) |
|
OSP |
0.20-0.40um |
|
Ni'nin kalınlığı |
2.50-3.50um |
|
Au kalınlığı |
0.05-0.10um |
|
kalay kalınlığı |
5-20um |
|
Daldırma gümüşünün kalınlığı |
0.15-0.40um |
|
Termal iletkenlik |
1.0W -----3.0W |
|
Dielektrik Kalınlık |
50um-150um |
|
Isıl direnç |
0.05C/W -1.7C/W |
|
Minimum tamamlanmış delik boyutu |
±0.10mm |
|
Delik Çapı Toleransı |
±0.075mm |
|
Minimum Delme Deliği Çapı |
0,8 mm |
|
Pimler arasında maske |
0.15mm-0.35mm |
|
Ped ve Ped arasındaki minimum boşluk |
0.18mm-0.35mm |
|
Anahat toleransı |
±0.10mm |
|
V-cut için minimum kalınlık |
0.25mm |
Alüminyum PCB kartı biliyor musunuz?
Hibrit alüminyum PCB yapımı
Aslında, hibrit alüminyum PCB yapımını bilen çok az MCPCB çalışanı vardı.
Hatta bazıları bu tip PCB'yi biliyor.
Bir 'Hibrit' alüminyum PCB yapısında, termal olmayan bir malzemenin bir "Alt-montajı" bağımsız olarak işlenir ve daha sonra termal malzemelerle alüminyum tabana yapıştırılır.
Tipik Hibrit alüminyum PCB sunar
Hibrit alüminyum PCB yaygın olarak kullanılmadığından, sadece bazı yüksek teknoloji şirketleri tarafından kullanılmaktadır.
Bu nedenle, tipik Hibrit alüminyum PCB'yi tanıtmak gerekliydi.
En yaygın yapı, geleneksel FR-4'ten yapılmış 2 Katmanlı veya 4 Katmanlı Alt Montajdır.
Hibrit alüminyum PCB'nin avantajı
Yeterli sayıda termal ile tasarlandığında, bu yapı tüm termal olarak iletken malzemelerden oluşan bir yapıdan daha az maliyetlidir, ancak yine de standart bir FR-4 ürününe göre üstün termal performans sağlar.
PCB İmalatı, yerleşim/tasarım, kopyalama (Gerber, BOM), bileşen tedariki, montaj (SMT), gelişmiş test, yüksek standart paketleme, zamanında teslimat ve satış sonrası hizmet için tek elden hizmet sunuyoruz.
SSS:
Q1. PCB teklifi için hangi özelliklere ihtiyacınız var?
C: Size teklif vermek için PCB Gerber dosyanıza, levha kalınlığınıza, bakır kalınlığınıza, yüzey bitirmenize ve miktarınıza ihtiyacımız var.
S2. Aticaret şirketi veya üretici misiniz?
C: Bu alanda 12 yıllık deneyime sahip PCB üreticisiyiz.
Q3:Tedarik kapasitenize ne dersiniz?
C: Tedarik kapasitemiz her gün yaklaşık 2000 metrekaredir. 25 000 m2'lik fabrika alanımız Ar-Ge, pazarlama, lojistik ve satın alma operasyonlarına ev sahipliği yapmaktadır.
