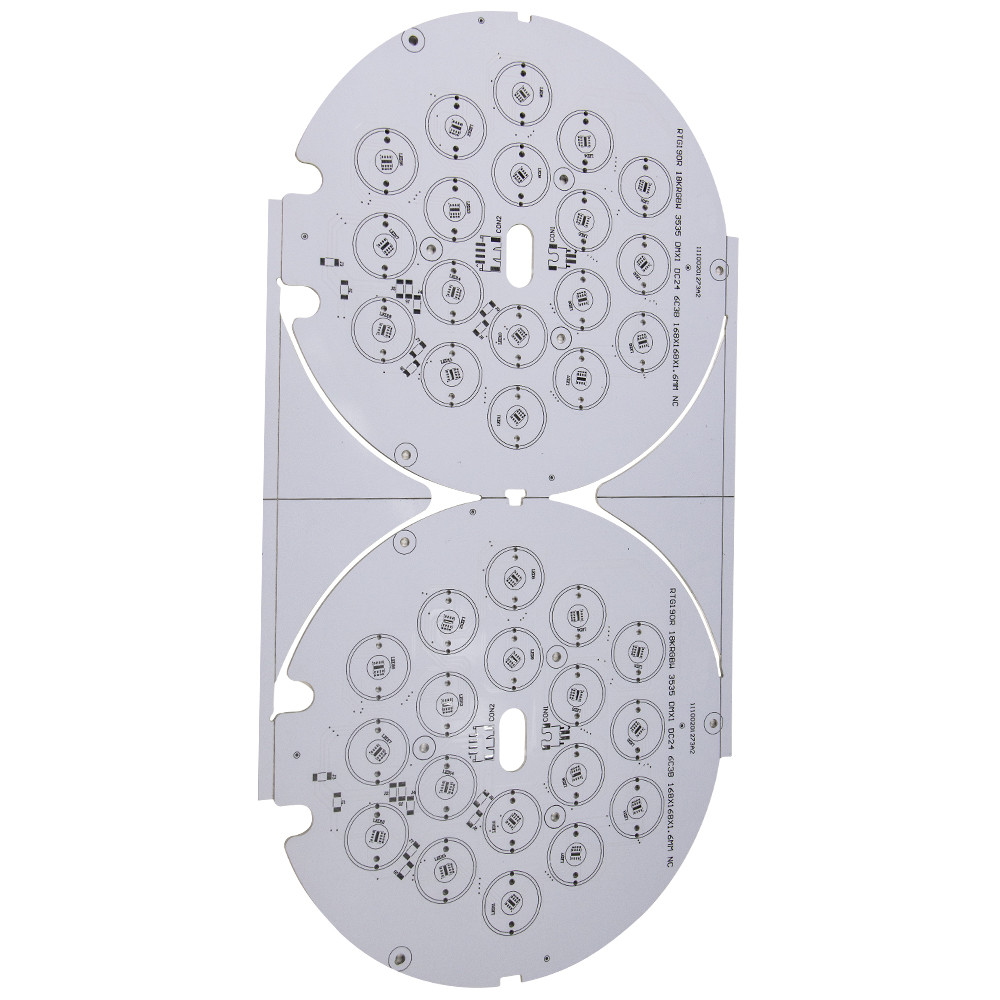

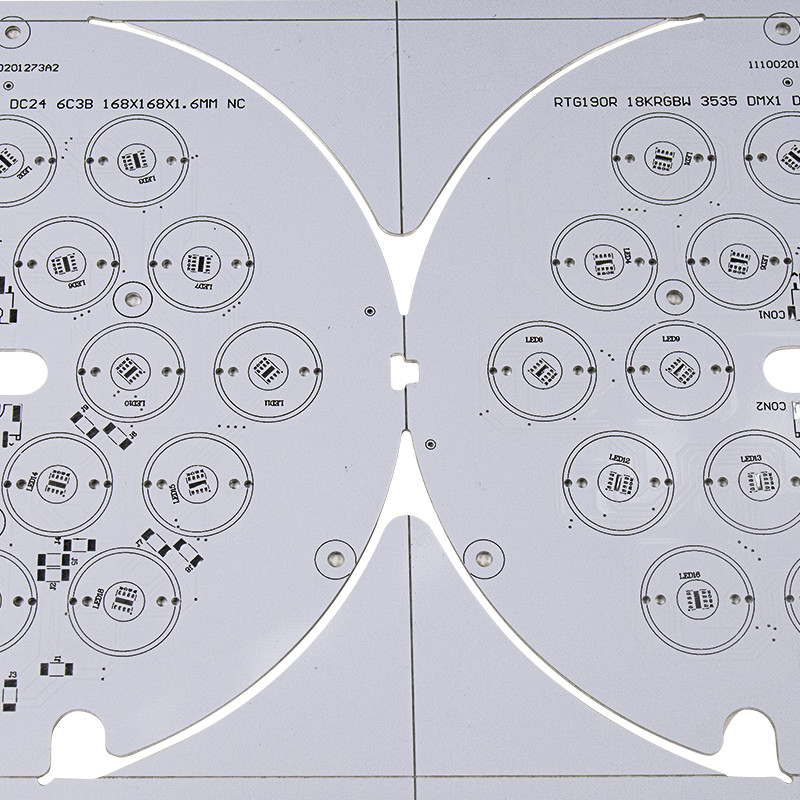

Kalınlık 1.6mm 2.0mm Özel LED Devre Kartı Alüminyum Taban
LED PCB Alüminyum LED Ampul PCB Kartı Özelleştirilmiş LED PCB üretimi
Alüminyum PCB Yığınlama detayları:
1. Alüminyum PCB Bakır İz Katmanı
Bakır devre (izler) katmanı, FR4 malzemesine kıyasla baskılı devreyi oluşturmak için kazınmıştır,
Alüminyum PCB, aynı kalın devre katmanı ve aynı iz genişliği olduğunda daha yüksek elektrik akımı taşıyabilir.
2. Alüminyum PCB Dilektik Katman
Dilektik katman, esas olarak yapışma, yalıtım ve ısı iletimi işlevi gören Alüminyum PCB'nin temel teknolojisidir.
Yalıtımın ısıl iletkenliği ne kadar iyi olursa, bileşenler çalışırken ısıyı o kadar hızlı yayar, bu da modüllerin güç yüklemesini iyileştirmek, hacmini azaltmak, ömrünü uzatmak ve çıkış gücünü artırmak gibi amaçları gerçekleştirebilir.
3. Alüminyum PCB Metal Yüzey Katmanı
Genellikle maliyet ve teknik özellikler göz önüne alındığında alüminyum ideal seçimdir.Mevcut alüminyum levhalar 6061,5052,1060 vb.'dir.
Daha yüksek bir ısı transfer performansı, mekanik özellikler, elektriksel özellikler ve diğer özel performans gereksinimleri varsa, bakır, paslanmaz çelik levha, demir levha, silikon çelik levha vb. de kullanılabilir.
|
Kalem |
El Sanatları Kapasitesi |
|
Katman |
1-8 Katmanlar |
|
PCB için Temel Malzeme |
FR4, CEM-1, 22F, Alüminyum, Yüksek Tg Malzeme, Yüksek Frekans ROGERS Halojensiz Malzeme |
|
Kalınlık |
0.6-2.4mm |
|
Bakır kalınlığı |
0.5-2oz |
|
Yüzey İşlem |
HASL (Kalay Kurşunsuz), ENIG (Daldırma Altın), Daldırma Gümüş, Altın Kaplama (Flash Gold), OSP, vb. |
|
Lehim maskesi |
Yeşil, Beyaz, Kırmızı, Sarı, Siyah, Mavi, şeffaf vb |
|
Min. çizgi genişliği |
0.15mm |
|
Min.satır alanı |
0.15mm |
|
Min. delik boyutu |
0.25mm |
|
E-Test |
%100 E-Test (Yüksek Voltaj Testi);Uçan prob testi |
|
sertifika |
SGS.UL.ROHS, CQC.ISO9001:2015 |
|
ADEDI |
5 adet |
|
için geçerlidir |
LED ışık, klima, elektrikli ekipman, çamaşır makinesi |
Alüminyum PCB Uygulamaları:
Genel aydınlatma uygulamaları (Sokak Işığı, El Feneri, Spot Işığı vb.)
Arka ışık ünitesi uygulamaları
Sistem otomotiv LED uygulamaları
Güç dönüştürücüler: telekom, yüksek voltaj regülatörü, güç kaynakları
Hibrit/elektrik motoru kontrol uygulamaları
Otomobil
SSS:
S: Herhangi bir MOQ Limited'iniz var mı?
C: Minimum Sipariş Adedi ile ilgili herhangi bir sınırlamamız yok. Örnek ve seri üretimin tümü destekleyebilir.
S: Tedarik kapasiteniz nasıl?
C: Tedarik kapasitemiz her gün yaklaşık 2000 metrekaredir.25 000 m2'lik fabrika alanımız Ar-Ge, pazarlama, lojistik ve satın alma operasyonlarına ev sahipliği yapmaktadır.
S: Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
