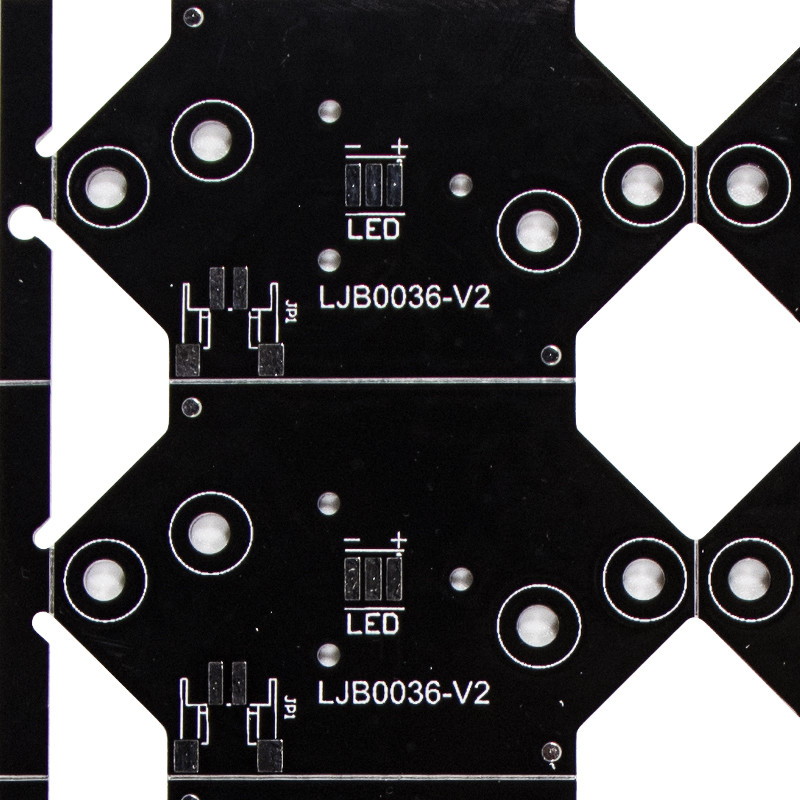

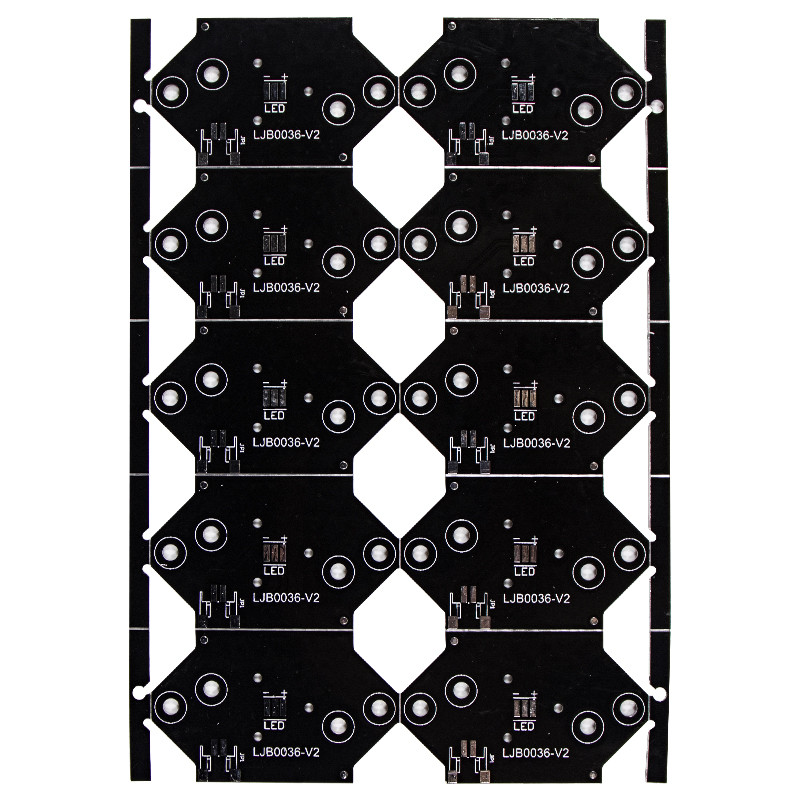

Duvar Lambası için 2.0mm Siyah Lehim Ağır Bakır PCB Devre Kartı
2.0mm Beyaz Lehim Ağır Bakır PCB duvar lambası led devre kartı
Alüminyum PCB ve Bakır PCB:
1. Fiyat Karşılaştırması
Bakır PCB, metal çekirdekli baskılı devre kartındaki en pahalı tiptir.Termal iletkenlik alüminyum PCB'den çok daha iyidir, bu genellikle yüksek frekanslı devre tasarımında kullanılır.
2. Termal iletkenlik
Bakır PCB'nin termal iletkenliği, alüminyum PCB'ninkinden iki kat daha yüksektir.Isıl iletkenlik ne kadar yüksek olursa, transfer verimi o kadar yüksek ve ısıl yayılım o kadar iyi olur.Bakır PCB, büyük akım taşıma kapasitesi için kalın bir bakır folyoya ihtiyaç duyar.
3. Teknoloji uygulamaları
Bakır PCB'nin büyük bir akım taşımasına sahip olması gerektiğinden, kalın bir bakır folyoya ihtiyaç vardır, genellikle kalınlık 35μm ~ 280μm'dir.Aynı şekilde, kalın bakır kaplı lamine levha malzemesinin aşındırılmasıyla ağır bir bakır PCB üretilir.İz yan duvarlar ve göz ardı edilemez alttan kesme ile sonuçlanan ağır bakır özelliklerini oluşturmak için kaplama teknolojisi ve kaplama ve aşındırma kombinasyonunu kullandı.Bakır PCB ayrıntılı desenle kazınabilir ve dışbükey bir platformda işlenebilir.Bileşenler, mükemmel topraklama ve ısı dağılımının etkisini elde etmek için platforma takılabiliration.
|
Kalem
|
Kabiliyet
|
|
Ürün türleri
|
1-2 katmanlı alüminyum, bakır tabanlı pcb panoları
|
|
Ürün türleri
|
alüminyum, bakır
|
|
Maksimum bitmiş tahta boyutu
|
250*5000mm
|
|
Tahta kalınlığı
|
0,4 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 4,0 mm, 6,0 mm
|
|
Min.iz genişliği ve aralığı
|
0.045/0.045MM
|
|
Bitmiş ürün için tolerans
|
±0.03mm
|
|
Bakır kalınlığı
|
12UM, 18UM, 36UM, 70UM
|
|
PTH Delik Çapı Toleransı (delikten kaplama)
|
±0.05mm
|
|
Kabul şartları
|
Fabrika üretim standardı, GB；IPC-650, IPC-6012, IPC-6013 II, IPC-6013 III, vb.
|
SSS:
S1.Ürünler için garanti veriyor musunuz?
C: Evet, ürünlerimize 2 yıl garanti veriyoruz.
S2.Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
Q3: logomu ürüne yazdırmak tamam mı?
C: Evet.Lütfen üretimimizden önce bizi resmi olarak bilgilendirin ve öncelikle örneğimize göre tasarımı onaylayın.
