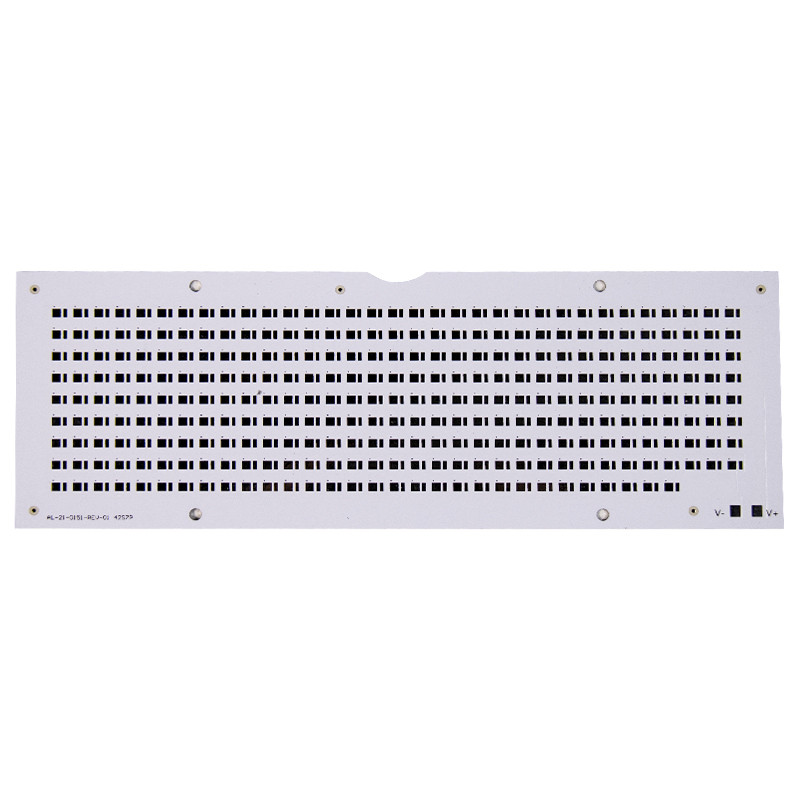

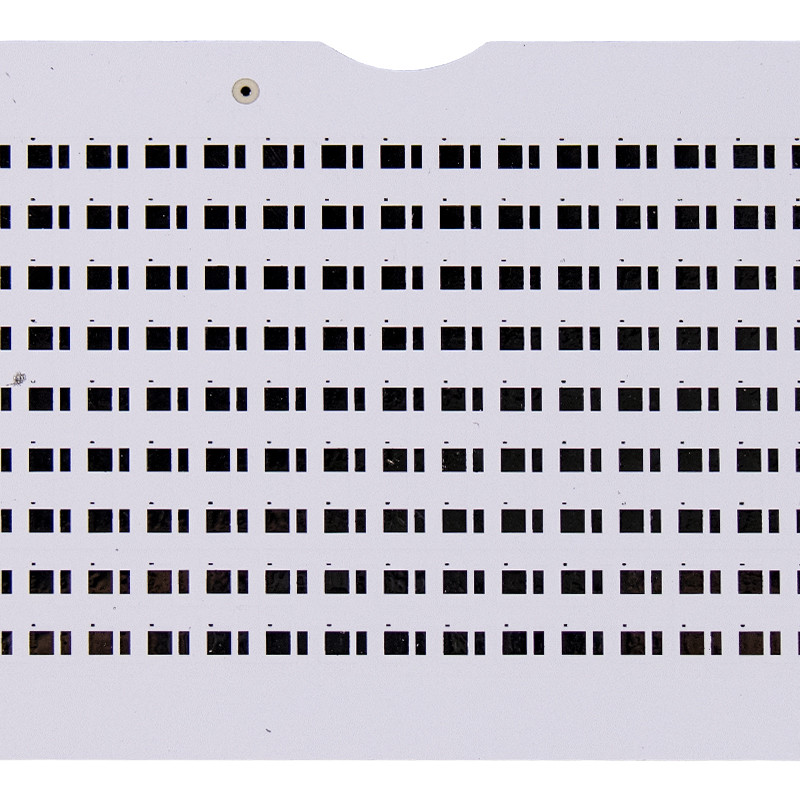

SMD Bakır kalınlığı 25um 35um LED Işık PCB Alüminyum Malzeme
2adet
MOQ
büyük.img.alt
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Çin
Marka adı: Yizhuo
Sertifika: CE,ROHS,UL
Model numarası: LED PCB Kartı 13
Vurgulamak:

0.35um LED Işık PCB

,

0.3um LED Işık PCB

,

0.35um LED Ampul Devre Kartı

Ödeme & teslimat koşulları
Ambalaj bilgileri: Vakum Paketi + Kaliteli karton kutu
Teslim süresi: 10-12 iş günü
Ödeme koşulları: T / T, Western Union
Teknik Özellikler
Katmanlar: 1-2 Katman
Malzeme: Alüminyum malzeme
Tedarikçi Türü: Led Işık Modülü
Yüzey işleme: HASL/ENIG/OSP/Daldırma gümüşü
Min. Min. line width hat genişliği: 0.3-0.35um
Test hizmeti: E-Test, BGA X-Ray, AOI
Ürün Açıklaması

SMD Bakır kalınlığı 25um 35um LED Işık PCB Alüminyum Malzeme



LED Aydınlatma LED PCB SMD LED Ampul PCB Kartı led modülleri pcba



LED Devre Kartı Malzemeleri

LED PCB, temel malzeme olarak Alüminyum, Demir veya Bakır gibi metal kullanan metal çekirdekli bir PCB'dir.Çoğu durumda, LED PCB'ler Alüminyum PCB'lerdir.Alüminyum, diğer metallere kıyasla ucuz ve hafif olduğu için çoğunlukla LED PCB üretimi için kullanılır.Böylece, bir LED PCB'nin bir Alüminyum PCB'ye benzediğini söyleyebiliriz.

Alüminyum LED PCB üç katmandan oluşur.Bu katmanlar bakır katman, dielektrik katman ve alüminyum taban katmanıdır.En üstteki katman, PCB'deki elektrik bağlantılarını yapan bakır katmandır.Bu katman tüm PCB tiplerinde standarttır.Bu tabakanın korunması için bir yüzey cilası kullanılır.Bakır mükemmel iletkenlik sağlar ve devreyi tamamlar.

Bir sonraki katman, metal çekirdekli PCB'lerde çok önemli olan dielektrik katmandır.Bu dielektrik tabaka bir yalıtkan görevi görür ve taban alüminyum tabakasında akım akışını engeller.Katman, ısı dağılımı için iyi olan mükemmel termal iletkenliğe sahiptir.

PCB'nin son katmanı, Alüminyumdan yapılmış taban katmanıdır.Bu katman, tahtayı benzersiz kılar ve ona ayrı bir kimlik sağlar.Taban katmanı nedeniyle PCB, FR-4'ten daha dayanıklıdır.Aşınma ve yıpranmaya ve yüksek sıcaklıklara dayanabilir.Ayrıca, ısı dağılımı için mükemmeldir.Bakır ve demirden daha hafiftir.



1 Katman 1-30 katman
2 Malzeme FR-4,CEM-1,CEM-3,Yükseklik TG,FR4 Halojensiz,FR-1,FR-2,Alüminyum
3 Tahta kalınlığı 0,2 mm-7 mm
4 Max.bitmiş tahta tarafı 500mm*500mm
5 Min.delinmiş delik boyutu 0.25mm
6 Min. çizgi genişliği 0.3-0.35um
7 Min. satır aralığı 0.075mm(3mil)
8 Yüzey bitirme/işleme HALS/HALS kurşunsuz, Kimyasal kalay, Kimyasal Altın, Daldırma altın Daldırma Gümüş/Altın, Osp, Altın Kaplama
9 Bakır kalınlığı 0.5-4.0oz
10 Lehim maskesi rengi yeşil/siyah/beyaz/kırmızı/mavi/sarı
11 Delik toleransı PTH:±0,076, NTPH:±0,05
12 sertifika UL, ISO9001,ISO14001,ROHS





SMD Bakır kalınlığı 25um 35um LED Işık PCB Alüminyum Malzeme 0



SSS:

S1.Tedarik kapasitenize ne dersiniz?

C: Tedarik kapasitemiz her gün yaklaşık 2000 metrekaredir.25 000 m2'lik fabrika alanımız Ar-Ge, pazarlama, lojistik ve satın alma operasyonlarına ev sahipliği yapmaktadır.



S2.Logomu ürüne yazdırmak tamam mı?

C: Evet.Lütfen üretimimizden önce bizi resmi olarak bilgilendirin ve öncelikle örneğimize göre tasarımı onaylayın.



S3.Kurşun zamanı ne kadar?

A: numuneler için 5-7 iş günü sürecektir;toplu siparişler için 10-15 kelime günü sürecektir.
