Led Tüp Işık Devresi Pcb Led Ampul Sürücü Pcb Tasarımı Yüksek Güçlü Led Pcb
1. Giriş

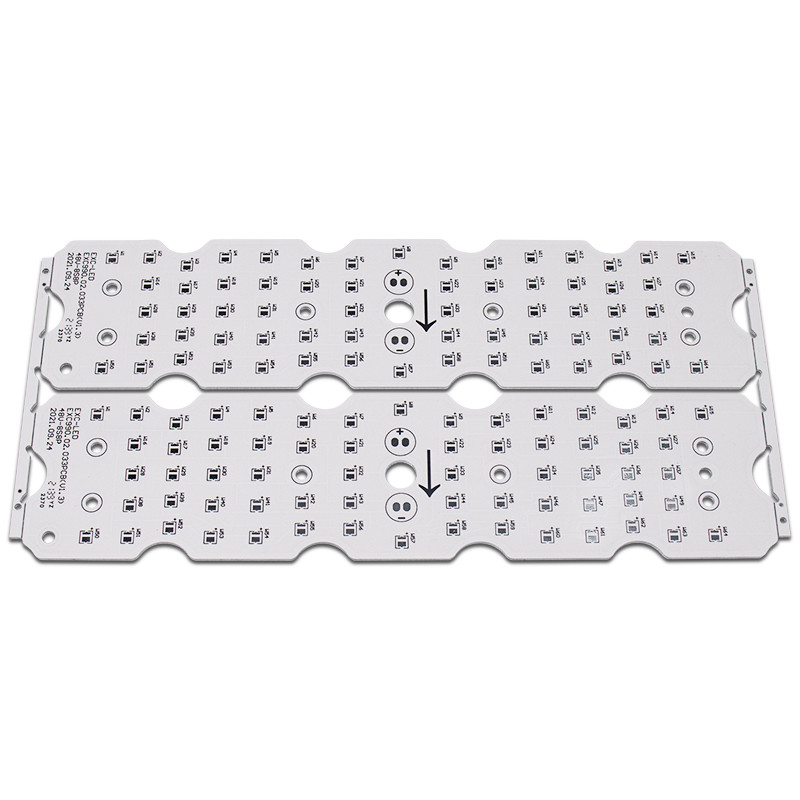

Bir tür tek taraflı Alüminyum PCB olan LED PCB, sokak lambalarında, LED lambalarda ve ev lambalarında yaygın olarak kullanılmaktadır.
2. Malzeme: Alüminyum bazlı PCB
| Kalem | Birim | Şartname | Test koşulu | |
| Yalıtım kalınlığı | um |
Maks. Min. |
200 60 |
- |
| Lehim direnci (288℃) | San. | Min. | 600 | IPC-TM-650 2.4.13.1 |
| Termal şok | 288℃10”/döngü | Min. | 6 defa | IPC-TM-650 2.4.13.1 |
| Soyulma gücü (Normal durum) | libre/inç | Min. | 9 | IPC-TM-650 2.4.8 |
| Arıza Gerilimi | V/mil | 750 | IPC-TM-650 2.5.6 | |
| Hacim direnci (Normal durum＞E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| Yüzey direnci (Normal durum＞E+12) | Ω | - | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
Dielektrik sabiti 1 MHz Normal durum 1 GHz Normal durum |
- |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
dağılma sabiti 1 MHz Normal durum 1 GHz Normal durum |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| Su soğurumu | % | 0,2 | IPC-TM-650 2.6.2.1 | |
|
Termal iletkenlik (yalnızca yalıtım katmanı üzerinde ölçülmüştür) |
W/m℃ | 1.0 | ASTM-E1461 | |
| yanıcılık | 94V-0 | Geçmek | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| Td | ℃ | 410 | TBD (ağırlıkça %5 kayıp) | |
| MOT (RTI) | ℃ | 130 | UL746B | |
| CTI (Karşılaştırmalı İzleme Endeksi) | V | ＞600 (PLC=0) | UL746E DSR |
3. Sertifikasyon: UL, ROHS, Reach, ISO
4. Kullanım aralığı: Aydınlatma, Otomotiv elektroniği ekipmanı, Güç kaynağı, Elektronik kontrol, Bilgisayar ekipmanı, İletişim elektroniği vb.
5. Hangi sergilere katıldık?
Yeni Delhi Fuarı, Moskova Elektronik Fuarı vb.
6. Hizmetlerimiz
1. Hızlı yanıt
2. İyi kaliteye dayalı makul fiyat
3. Tek elden hizmet sağlayın (bileşenler, OEM)
4. Bol envanter ve Alışılmış malzeme hazırlığı
7. Ödeme yöntemi:
T/T, Paypal, kredi kartı, Western Union vb.

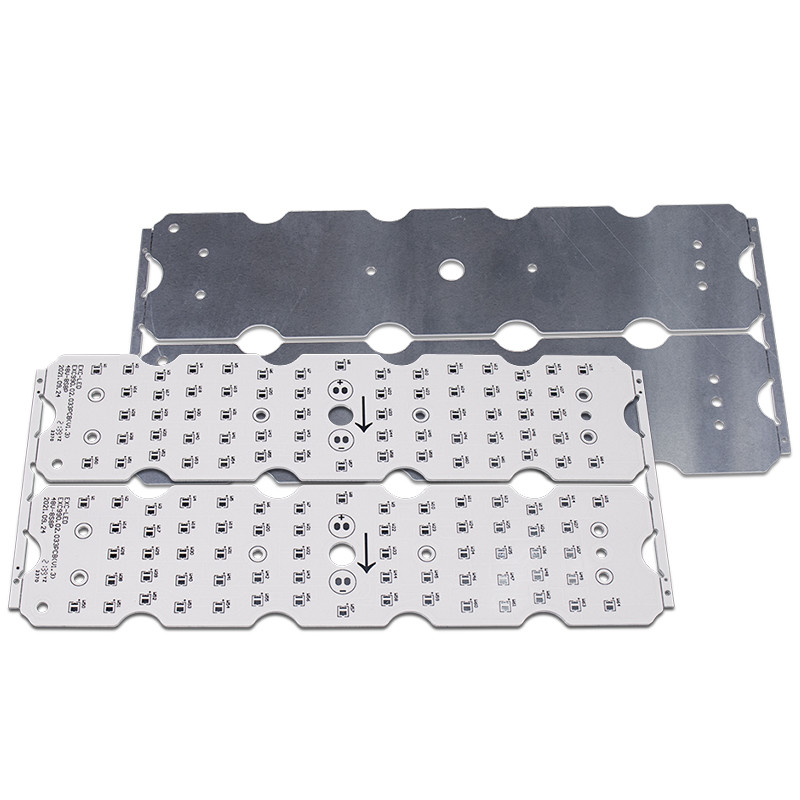

Alüminyum PCB Yapısı
Devre Bakır Katmanı
Devre bakır tabakası (genellikle elektrolitik bakır folyo kullanılarak), cihazın montajını ve bağlantısını gerçekleştirmek için kullanılan bir baskılı devre oluşturmak üzere kazınır.Aynı kalınlık ve aynı çizgi genişliğine sahip geleneksel FR-4 ile karşılaştırıldığında, alüminyum alt tabaka daha yüksek bir akım taşıyabilir.
Yalıtım katmanı
Yalıtım katmanı, esas olarak yapıştırma, yalıtım ve ısı iletimi işlevlerini oynayan alüminyum alt tabakanın temel teknolojisidir.Alüminyum alt tabaka yalıtım katmanı, güç modülü yapısındaki en büyük termal bariyerdir.Yalıtım tabakasının ısıl iletkenliği ne kadar iyi olursa, cihazın çalışması sırasında oluşan ısıyı yaymak o kadar uygun olur ve modülün güç yükünü arttırmak için cihazın çalışma sıcaklığı ne kadar düşük olursa, o kadar düşük olur. Hacim, kullanım ömrünü uzatın ve güç çıkışını artırın.
