Alüminyum Yüzey Pcb Pcb Smt Montaj Tasarımı Yüksek Güçlü Led Pcb
1. Giriş

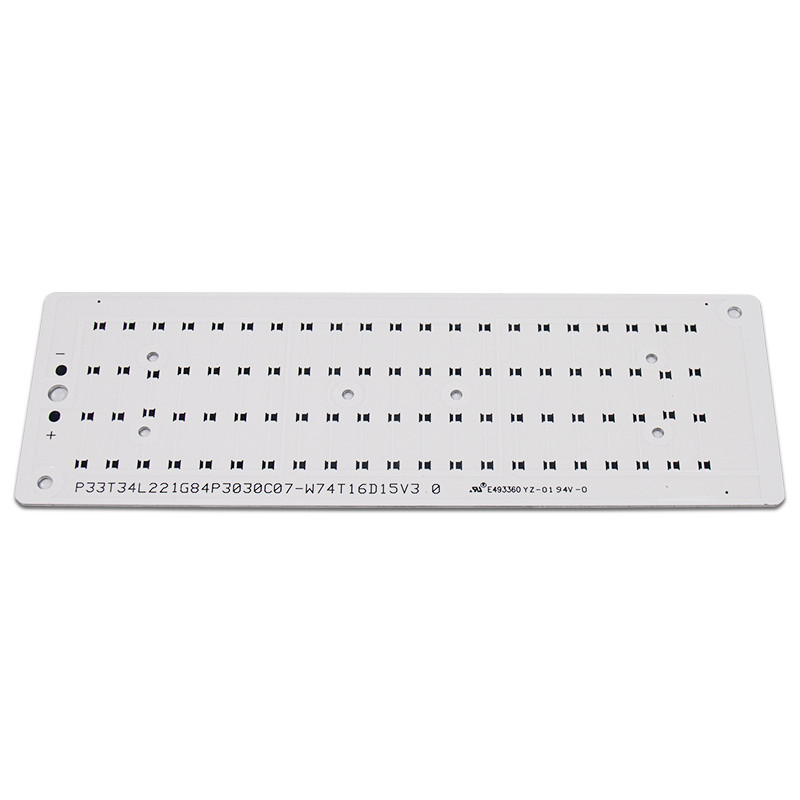

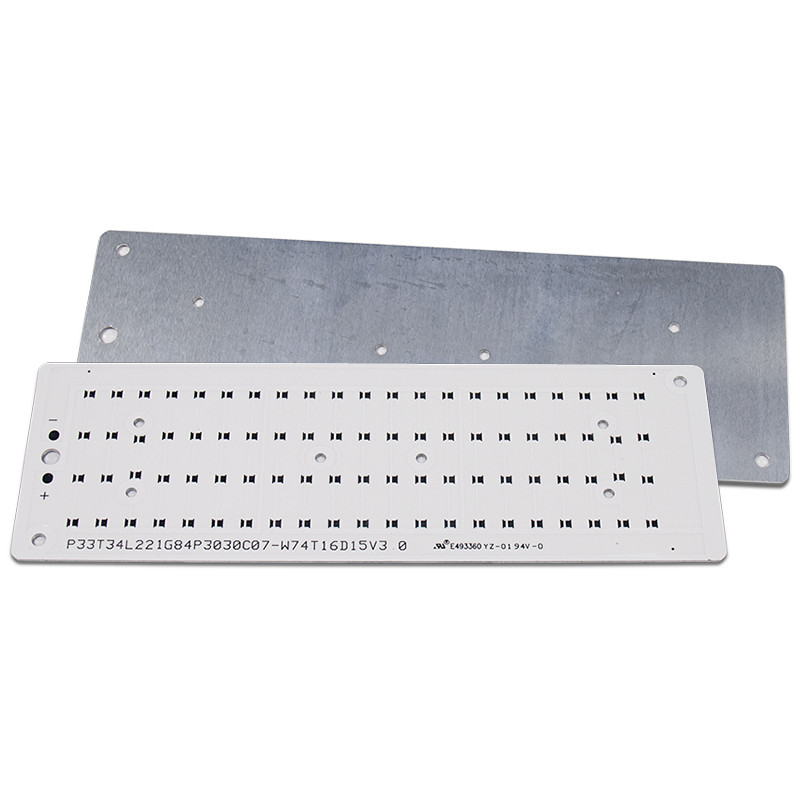

Bir tür tek taraflı Alüminyum PCB olan LED PCB, sokak lambalarında, LED lambalarda ve ev lambalarında yaygın olarak kullanılmaktadır.
2. Malzeme: Alüminyum bazlı PCB
| Kalem | Birim | Şartname | Test koşulu | |
| Yalıtım kalınlığı | um |
Maks. Min. |
200 60 |
- |
| Lehim direnci (288℃) | San. | Min. | 600 | IPC-TM-650 2.4.13.1 |
| Termal şok | 288℃10”/döngü | Min. | 6 defa | IPC-TM-650 2.4.13.1 |
| Soyulma gücü (Normal durum) | libre/inç | Min. | 9 | IPC-TM-650 2.4.8 |
| Arıza Gerilimi | V/mil | 750 | IPC-TM-650 2.5.6 | |
| Hacim direnci (Normal durum＞E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| Yüzey direnci (Normal durum＞E+12) | Ω | - | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
Dielektrik sabiti 1 MHz Normal durum 1 GHz Normal durum |
- |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
dağılma sabiti 1 MHz Normal durum 1 GHz Normal durum |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| Su soğurumu | % | 0,2 | IPC-TM-650 2.6.2.1 | |
|
Termal iletkenlik (yalnızca yalıtım katmanı üzerinde ölçülmüştür) |
W/m℃ | 1.0 | ASTM-E1461 | |
| yanıcılık | 94V-0 | Geçmek | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| Td | ℃ | 410 | TBD (ağırlıkça %5 kayıp) | |
| MOT (RTI) | ℃ | 130 | UL746B | |
| CTI (Karşılaştırmalı İzleme Endeksi) | V | ＞600 (PLC=0) | UL746E DSR |
3. Sertifikasyon: UL, ROHS, Reach, ISO
4. Kullanım aralığı: Aydınlatma, Otomotiv elektroniği ekipmanı, Güç kaynağı, Elektronik kontrol, Bilgisayar ekipmanı, İletişim elektroniği vb.
5. Hangi sergilere katıldık?
Yeni Delhi Fuarı, Moskova Elektronik Fuarı vb.
6. Hizmetlerimiz
1. Hızlı yanıt
2. İyi kaliteye dayalı makul fiyat
3. Tek elden hizmet sağlayın (bileşenler, OEM)
4. Bol envanter ve Alışılmış malzeme hazırlığı
7. Ödeme yöntemi:
T/T, Paypal, kredi kartı, Western Union vb.
Depolama koşulları
Alüminyum PCB'ler genellikle karanlık ve kuru bir ortamda saklanır.Çoğu alüminyum PCB neme, sararmaya ve kararmaya eğilimlidir.Genellikle vakumlu ambalaj açıldıktan sonra 48 saat içinde kullanılmalıdır.
Alüminyum tabaka kalınlığı
2 kat alüminyum PCB substratı, bakır kalınlığı 1oz, laminatın altındaki alüminyum taban muhtemelen referans için böyledir.Yukarıdaki parametreler temelde değişmez.Alüminyum tabanın kalınlığı, müşteri tarafından seçilen levhanın kalınlığı eksi yukarıdaki kalınlıklardır.
