Alüminyum Kaplı PCB Led Işık Devre Kartı Tasarımı Smd Led Kartı
1. Giriş
Bir tür tek taraflı Alüminyum PCB olan LED PCB, sokak lambalarında, LED lambalarda ve ev lambalarında yaygın olarak kullanılmaktadır.
2. Malzeme: Alüminyum bazlı PCB
Kalem | Birim | Şartname | Test koşulu | |
Yalıtım kalınlığı | um |
Maks. Min. |
200 60 |
- |
Lehim direnci (288℃) | San. | Min. | 600 | IPC-TM-650 2.4.13.1 |
Termal şok | 288℃10”/döngü | Min. | 6 defa | IPC-TM-650 2.4.13.1 |
Soyulma gücü (Normal durum) | libre/inç | Min. | 9 | IPC-TM-650 2.4.8 |
Arıza Gerilimi | V/mil | 750 | IPC-TM-650 2.5.6 | |
Hacim direnci (Normal durum>E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Yüzey direnci (Normal durum>E+12) | Ω | - | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Dielektrik sabiti 1 MHz Normal durum 1 GHz Normal durum |
- |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
dağılma sabiti 1 MHz Normal durum 1 GHz Normal durum |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Su soğurumu | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Termal iletkenlik (yalnızca yalıtım katmanı üzerinde ölçülmüştür) |
W/m℃ | 1.0 | ASTM-E1461 | |
yanıcılık | 94V-0 | Geçmek | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
Td | ℃ | 410 | TBD (ağırlıkça %5 kayıp) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (Karşılaştırmalı İzleme Endeksi) | V | >600 (PLC=0) | UL746E DSR |
3. Sertifikasyon: UL, ROHS, Reach, ISO
4. Kullanım aralığı: Aydınlatma, Otomotiv elektroniği ekipmanı, Güç kaynağı, Elektronik kontrol, Bilgisayar ekipmanı, İletişim elektroniği vb.
5. Hangi sergilere katıldık?
Yeni Delhi Fuarı, Moskova Elektronik Fuarı vb.
6. Hizmetlerimiz
1. Hızlı yanıt
2. İyi kaliteye dayalı makul fiyat
3. Tek elden hizmet sağlayın (bileşenler, OEM)
4. Bol envanter ve Alışılmış malzeme hazırlığı
7. Ödeme yöntemi:
T/T, Paypal, kredi kartı, Western Union vb.
Aşağıdaki tabloda PCBWay Alüminyum çekirdek PCB üretim yeteneklerini kontrol edin:
Özellik | Kabiliyet |
Malzeme | Alüminyum çekirdek (Yerli 1060), Bakır çekirdek, FR4 kaplama |
Termal iletkenlik | 1.0W/(m*k),2.0W/(m*k) |
Min.Parça/Aralık | 4milyon |
Min.Delik büyüklüğü | 0,8 mm |
Temel malzeme | Alüminyum, FR4, Flex, Flex-rijit, HDI, Rogers, vb. |
Tahta kalınlığı | 0,4-3,2 mm |
Yüzey İşlem | Daldırma altın, OSP, Sert Altın, Daldırma Gümüş, Enepig |
Fin Cooper | 1-4oz |
Lehim maskesi | Yeşil, Kırmızı, Sarı, Mavi, Beyaz, Siyah, Mor, Mat Siyah, Mat yeşil |
serigrafi | Siyah beyaz |
İşlem Yoluyla | Çadır Yolları, Tıkalı Yollar, Kapalı Yollar |
Test yapmak | Fly Probe Testi (Ücretsiz) ve AOI testi |
Yapım Zamanı | 2-3 gün |
kurşun zamanı | 2-3 gün |
bu arada:

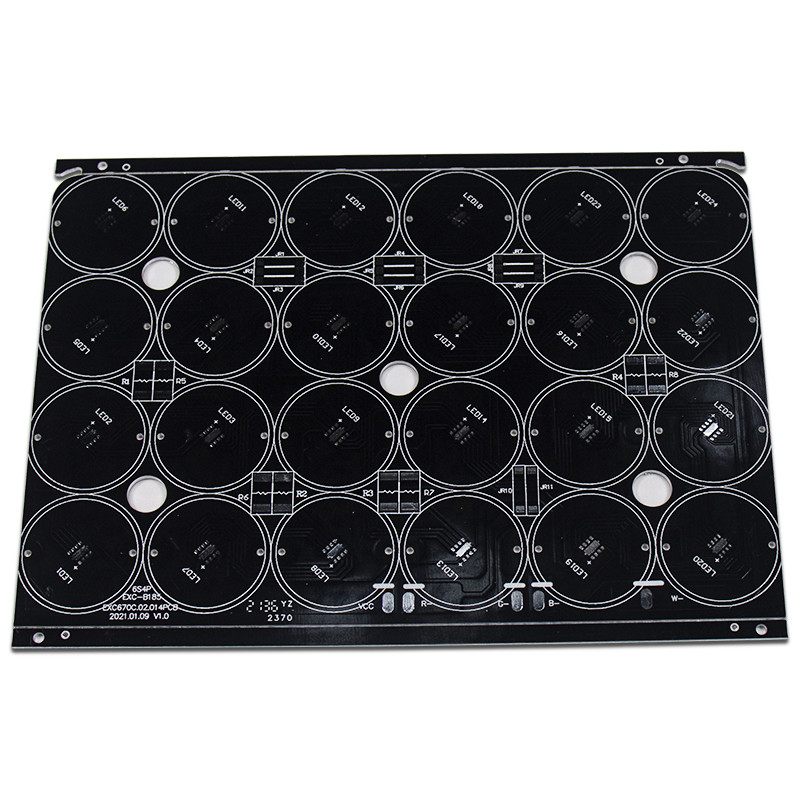

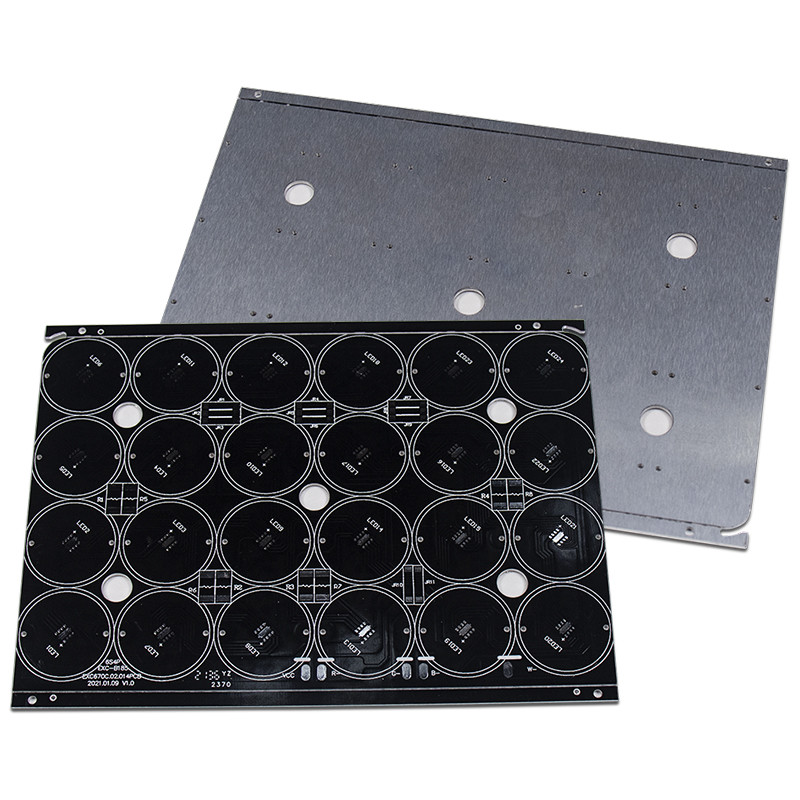

Tek taraflı alüminyum alt tabakanın kablosuz devresi için bir sipariş verirsek, termal iletken yapıştırıcı eklenip eklenmeyeceğini not etmek en iyisidir, aksi takdirde PCBWay, termal iletken yapıştırıcının gerekli olup olmadığını sizinle teyit edecektir.Termal iletken yapıştırıcı süt beyazıdır.Resimdeki beyaz kısım.
