Güç Kaynağı Pcb Kartı Pcb Smt Montajı Smd Led Kartı Güç Kaynağı Pcb Kartı
1. Giriş

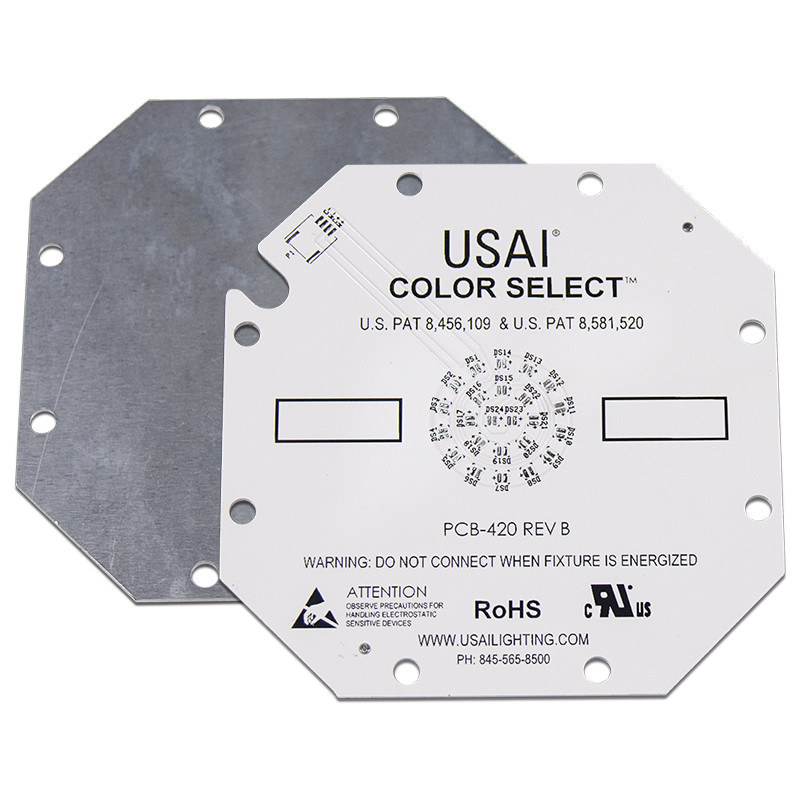

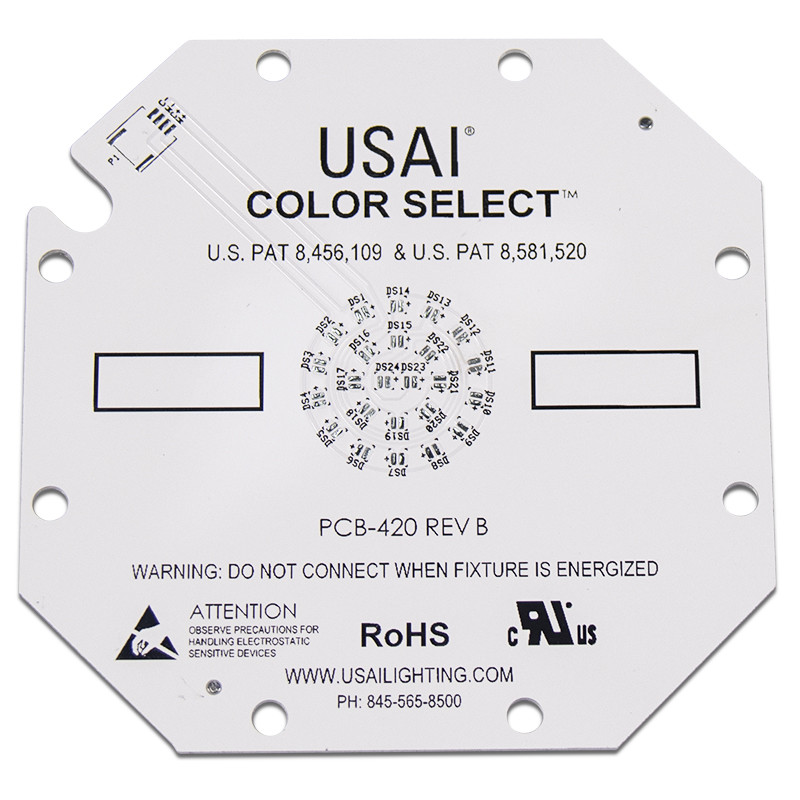

Bir tür tek taraflı Alüminyum PCB olan LED PCB, sokak lambalarında, LED lambalarda ve ev lambalarında yaygın olarak kullanılmaktadır.
2. Malzeme: Alüminyum bazlı PCB
Kalem | Birim | Şartname | Test koşulu | |
Yalıtım kalınlığı | um |
Maks. Min. |
200 60 |
- |
Lehim direnci (288℃) | San. | Min. | 600 | IPC-TM-650 2.4.13.1 |
Termal şok | 288℃10”/döngü | Min. | 6 defa | IPC-TM-650 2.4.13.1 |
Soyulma gücü (Normal durum) | libre/inç | Min. | 9 | IPC-TM-650 2.4.8 |
Arıza Gerilimi | V/mil | 750 | IPC-TM-650 2.5.6 | |
Hacim direnci (Normal durum>E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Yüzey direnci (Normal durum>E+12) | Ω | - | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Dielektrik sabiti 1 MHz Normal durum 1 GHz Normal durum |
- |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
dağılma sabiti 1 MHz Normal durum 1 GHz Normal durum |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Su soğurumu | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Termal iletkenlik (yalnızca yalıtım katmanı üzerinde ölçülmüştür) |
W/m℃ | 1.0 | ASTM-E1461 | |
yanıcılık | 94V-0 | Geçmek | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
Td | ℃ | 410 | TBD (ağırlıkça %5 kayıp) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (Karşılaştırmalı İzleme Endeksi) | V | >600 (PLC=0) | UL746E DSR |
3. Sertifikasyon: UL, ROHS, Reach, ISO
4. Kullanım aralığı: Aydınlatma, Otomotiv elektroniği ekipmanı, Güç kaynağı, Elektronik kontrol, Bilgisayar ekipmanı, İletişim elektroniği vb.
5. Hangi sergilere katıldık?
Yeni Delhi Fuarı, Moskova Elektronik Fuarı vb.
6. Hizmetlerimiz
1. Hızlı yanıt
2. İyi kaliteye dayalı makul fiyat
3. Tek elden hizmet sağlayın (bileşenler, OEM)
4. Bol envanter ve Alışılmış malzeme hazırlığı
7. Ödeme yöntemi:
T/T, Paypal, kredi kartı, Western Union vb.
Avantajlar |
Dezavantajları |
Düşük Maliyet: Alüminyum, çeşitli iklimlerde bulunabilen bir metaldir, bu nedenle madenciliği ve rafine edilmesi kolaydır.Bu nedenle, bunu yapmanın maliyetleri diğer metallere göre önemli ölçüde daha düşüktür.Bu da, bu metallerle üretim ürünlerinin daha ucuz olduğu anlamına gelir. | Yüksek fiyat. |
Çevre Dostu: Alüminyum toksik değildir ve geri dönüştürülebilir.Alüminyum ile imalat, montaj kolaylığı nedeniyle enerji tasarrufuna da elverişlidir.Baskılı devre kartı tedarikçileri için bu metali kullanmak gezegenimizin sağlığını korumaya yardımcı olur. | Mevcut ana akım sadece tek alüminyum PCB yapabilir, çift taraflı alüminyum PCB yapmak zordur. |
Isı Dağılımı: Yüksek sıcaklıklar elektronik aksamda ciddi hasara neden olabilir, bu nedenle ısıyı dağıtmaya yardımcı olabilecek bir malzeme kullanmak akıllıca olacaktır.Alüminyum aslında ısıyı hayati bileşenlerden uzaklaştırabilir, böylece devre kartı üzerinde olabilecek zararlı etkiyi en aza indirebilir. | Ürünün elektriksel mukavemet ve basınçta maddeye sahip olması daha kolay olacaktır. |
Daha Yüksek Dayanıklılık: Alüminyum, bir ürüne seramik veya fiberglas tabanların sağlayamadığı güç ve dayanıklılık sağlar.Alüminyum, üretim, taşıma ve günlük kullanım sırasında kazara kırılmayı azaltabilen sağlam bir temel malzemedir. | Alüminyum, klorür (CL -) en sık karşılaşılan halojenür iyonları tarafından daha hızlı saldırılara karşı hassastır. |
Hafiflik: İnanılmaz dayanıklılığı nedeniyle alüminyum şaşırtıcı derecede hafif bir metaldir.Alüminyum, herhangi bir ek ağırlık eklemeden güç ve esneklik katar. |
